1.一种多齿8-羟基喹啉类锌配合物二聚晶体，其特征在于，以锌为金属中心，与配体H2L-Br进行配合得到具有二聚结构的晶体，其结构式如式(I)所示：其中，

2.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述二聚晶体的晶体结构参数如下：空间群为P21/m，Z＝4，β＝100.462(3)，a/b＝0.6943，b/c＝1.4612，c/a＝0.985，

3.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述配体H2L-Br为(E)-2-[3,5-二溴-2-羟基苯乙烯基]-8-羟基喹啉，其结构式如式(Ⅱ)所示：

4.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，其制备方法包括以下步骤：将配体H2L-Br溶解于N,N-二甲基甲酰胺溶液中，滴加醇溶剂，然后加入锌盐，将所得混合溶液置于密闭容器中反应至晶体析出，过滤、洗涤、烘干。

5.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述锌盐为醋酸锌、高氯酸锌或氯化锌中的一种或多种。

6.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述N,N-二甲基甲酰胺与所述醇溶剂的体积比为1～4：0.5～2。

7.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述配体H2L-Br与所述锌盐的摩尔比为1～2：1。

8.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述反应的温度为60～100℃，反应的时间为18～36h。

9.根据权利要求1所述的8-羟基喹啉类锌配合物二聚晶体，其特征在于，所述配体H2L-Br的制备方法，包括以下步骤：S1.将(E)-2-[3,5-二溴-2-羟基苯乙烯基]-8-乙酰氧基喹啉溶解于吡啶中，加热搅拌；

S2.加入水，搅拌，加热回流4～6h；减压浓缩蒸发溶剂，过滤，洗涤，真空干燥，即可得到所述配体H2L-Br。

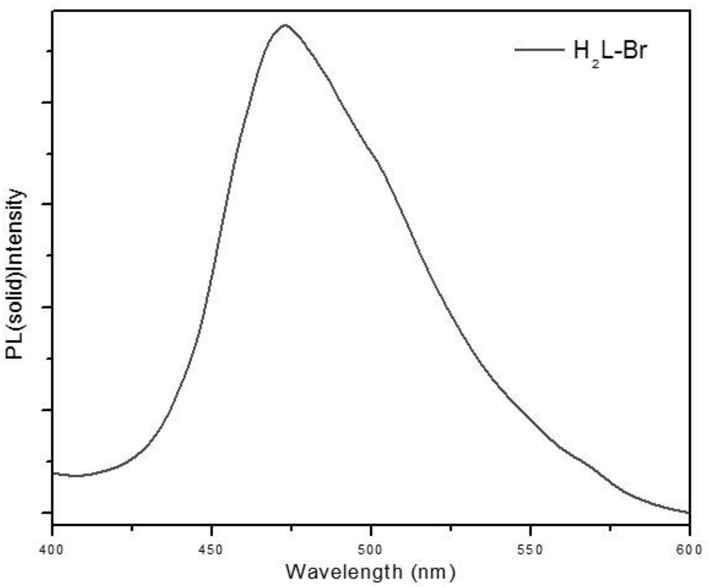

10.权利要求1～9任一所述的8-羟基喹啉类锌配合物二聚晶体在作为或制备发光材料中的应用。
