1.一种具有近红外发光性质的8-羟基喹啉类铒配合物四聚晶体，其特征在于，以铒为金属中心，与配体H2L-Br进行配位得到具有四聚结构的立方烷晶体，其分子式为Er4(H2L-Br)4(MeOH)(DMF)3(H2O)4，其结构式如式(I)所示：其中，M为N,N-二甲基甲酰胺，J为醇溶剂。

2.根据权利要求1所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述四聚晶体的晶体结构参数如下：空间群为P-1，Z＝2，ɑ＝73.109(2)°，β＝78.582(2)°，γ＝70.603(2)°，

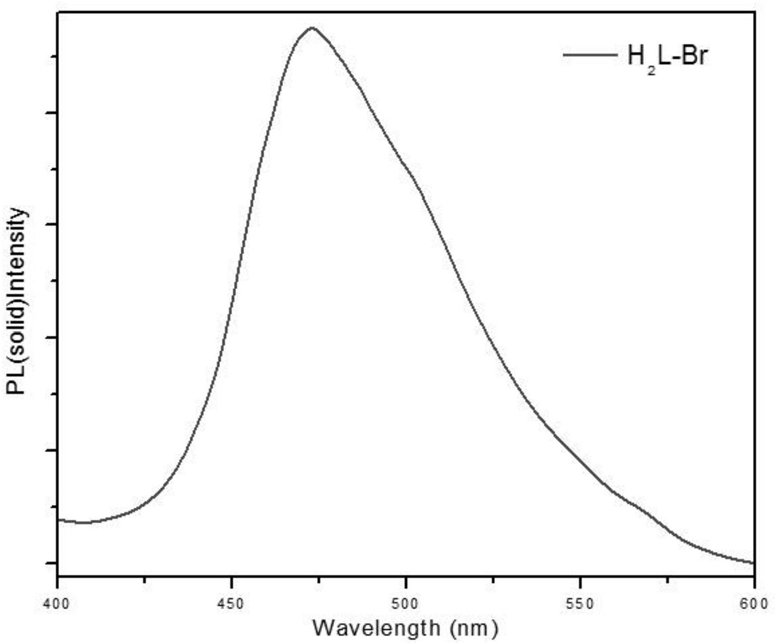

3.根据权利要求1所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述配体H2L-Br为(E)-2-[3,5-二溴-2-羟基苯乙烯基]-8-羟基喹啉，其结构式如式(Ⅱ)所示：

4.根据权利要求1所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，其制备方法包括以下步骤：将配体H2L-Br溶解于N,N-二甲基甲酰胺溶液中，滴加醇溶剂和吡啶，然后加入稀土铒盐得到混合溶液，将所得混合溶液置于密闭容器中反应至晶体析出，过滤晶体，洗涤，烘干，即可得到所述8-羟基喹啉类铒配合物四聚晶体。

5.根据权利要求4所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述稀土铒盐为硝酸铒、氯化铒或氟化铒中的一种或多种。

6.根据权利要求4所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述反应的温度为90～120℃，反应的时间为30～40h。

7.根据权利要求4所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述反应的pH值为7～8。

8.根据权利要求4所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述N,N-二甲基甲酰胺与所述醇溶剂的体积比为1：2～5。

9.根据权利要求1所述的8-羟基喹啉类铒配合物四聚晶体，其特征在于，所述配体H2L-Br的制备方法，包括以下步骤：S1.将(E)-2-[3,5-二溴-2-羟基苯乙烯基]-8-乙酰氧基喹啉溶解于吡啶中，加热搅拌；

S2.加入水，搅拌，加热回流4～6h；减压浓缩蒸发溶剂，过滤，洗涤，真空干燥，即可得到所述配体H2L-Br。

10.权利要求1～9任一所述的8-羟基喹啉类铒配合物四聚晶体在作为或制备发光材料或磁性功能材料中的应用。
