专利号: 2018110960392
申请人: 宁波美御格节能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

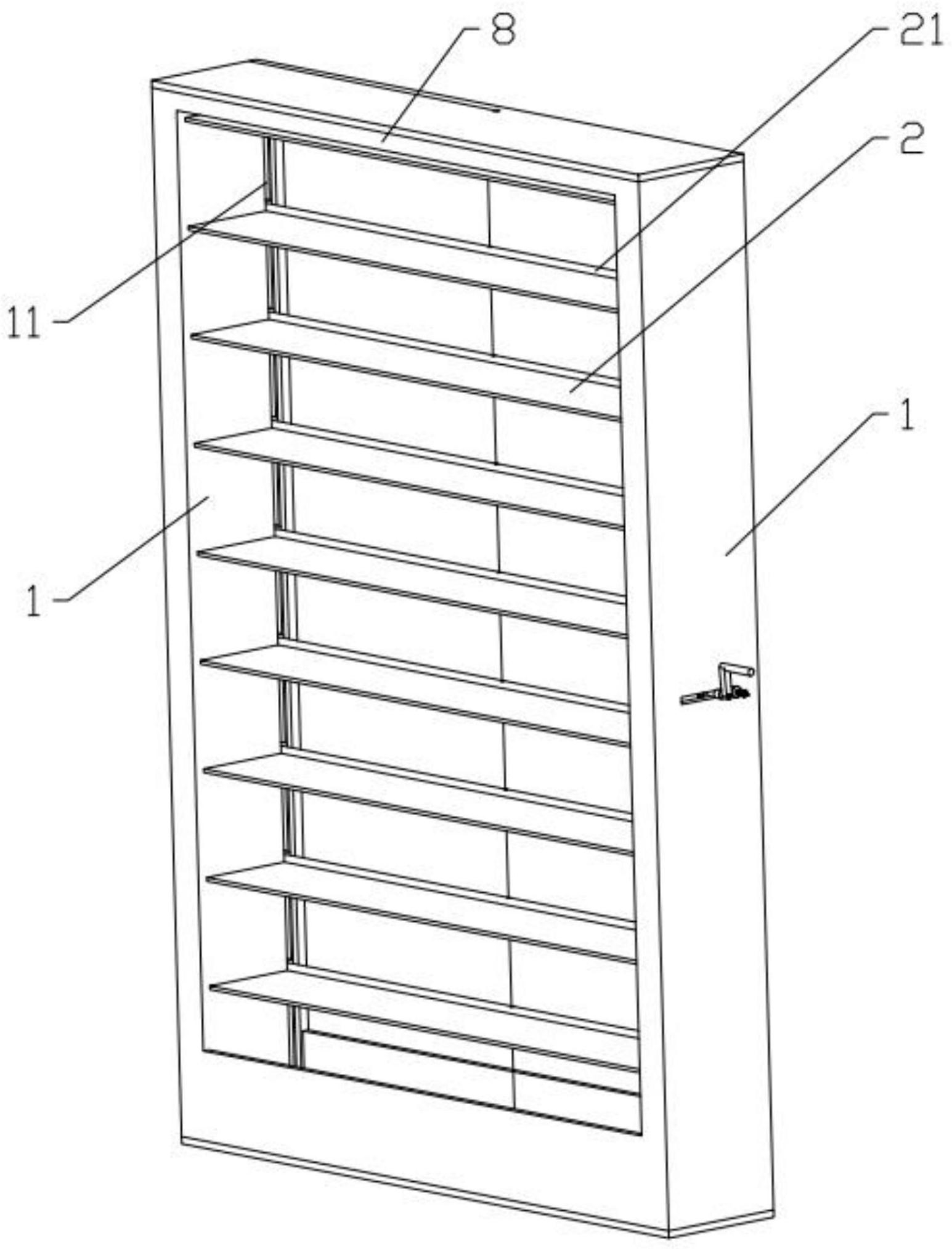

1.一种一体化内置可调式百叶窗帘的玻璃窗,包括窗框,所述窗框的两侧安装有玻璃,所述窗框内安装有叶片(2)若干,所述窗框包括两根竖直设置的竖梁(1)与两根平行设置的横梁(8),其特征在于:所述底部的横梁(8)固定连接有拉绳(71),所述拉绳(71)穿过顶部的横梁(8),所述拉绳(71)的另一端连接有可将拉绳(71)收放的固定盘(72),所述固定盘(72)设置在竖梁(1)侧侧壁,所述叶片(2)一侧侧壁设置有转柱(21),所述拉绳(71)穿过转柱(21),所述竖梁(1)侧壁设置有调节转柱(21)转动的调节装置。

2.根据权利要求1所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述竖梁(1)侧壁设置有螺纹腔(17),所述螺纹腔(17)内安装有螺纹柱(73),所述固定盘(72)设置有盘孔(721),所述螺纹柱(73)穿过盘孔(721),所述螺纹柱(73)远离螺纹腔(17)的一端设置有转轮,通过转动转轮可将固定盘(72)与竖梁(1)贴合在一起或者与竖梁(1)分开。

3.根据权利要求2所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述固定盘(72)靠近竖梁(1)的侧壁周向均匀设置有多个定位槽(724),所述竖梁(1)侧壁设置有放置腔(16),所述放置腔(16)内安装有波珠螺丝(76),所述波珠螺丝(76)与定位槽(724)位置相对应,固定盘(72)与竖梁(1)贴合在一起转动时,波珠螺丝(76)的钢珠可进入定位槽(724)内,所述固定盘(72)远离竖梁(1)的一侧侧壁设置有方便转动固定盘(72)的摇把(722)。

4.根据权利要求3所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述固定盘(72)的弧形侧壁设置有线槽(723),所述拉绳(71)远离底部横梁(8)的一端与线槽(723)的槽底固定连接。

5.根据权利要求1所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述竖梁(1)内壁设置有第一竖槽,所述转柱(21)的两端设置有滑块(22),所述滑块(22)与第一竖槽(15)滑动配合。

6.根据权利要求5所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述调节装置包括设置在竖梁(1)上的第二竖槽(11)与齿轮槽(15),所述齿轮槽(15)与第一竖槽(15)、第二竖槽(11)相连通,所述第二竖槽(11)内安装有调节板(40),所述调节板(40)可在第二竖槽(11)内移动,所述调节板(40)为两侧设置有咬齿的齿条板,所述滑块(22)远离转柱(21)的侧壁通过连接柱(23)固定连接有第一齿轮(24),所述第一齿轮(24)可与调节板(40)相互啮合,所述第二竖槽(11)安装有第二齿轮(42),所述第二齿轮(42)与调节板(40)远离第一齿轮(24)的一侧相互啮合。

7.根据权利要求6所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述竖梁(1)外侧侧壁设置有壁槽(12),所述调节板(40)侧壁设置有第一支柱(51),所述第二齿轮(42)侧壁设置有第二支柱(47),所述第一支柱(51)与第二支柱(47)分别与壁槽(12)滑动配合,所述第一支柱(51)与第二支柱(47)安装有连接部件,所述调节板(40)与第二齿轮(42)通过连接部件在第二竖槽(11)内同时移动。

8.根据权利要求7所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述连接部件包括两个平行设置的连接筒(44),所述连接筒(44)之间连接有连接板(45),所述两个连接筒(44)分别与第一支柱(51)、第二支柱(47)转动配合。

9.根据权利要求8所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述第一支柱(51)插入第一竖槽(15)的一端设置有限位块(52),所述调节板(40)设置有限位槽(41),所述限位块(52)与限位槽(41)滑动配合。所述限位槽(41)沿调节板(40)本体设置,所述限位块(52)的横截面为矩形,所述限位槽(41)与限位块(52)形状相配合。

10.根据权利要求9所述的一种一体化内置可调式百叶窗帘的玻璃窗,其特征在于:所述第一支柱(51)设置有支柱腔(54),所述支柱腔(54)贯穿调节板(40),所述支柱腔(54)内安装有定位柱(6),所述第一竖槽(15)内壁设置有定位孔(13),调节板(40)与第一齿轮(24)啮合时定位柱(6)可穿过定位孔(13)插装在定位孔(13)内,所述定位柱(6)远离定位孔(13)的一端设置有端板(61),所述定位柱(6)套装有拉簧(63),所述拉簧(63)的一端与端板(61)固定连接,所述拉簧(63)的另一端与竖梁(1)外壁固定连接。
