专利号: 2018110963013
申请人: 淮北创之社信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

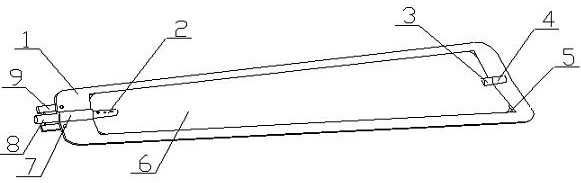

1.一种可调节偏角的风扇扇叶,包括主体板,其特征是:主体板上开有内置槽,内置槽贯穿主体板,转套置于主体板一端,转套沿主体板轴线延伸至内置槽一端,固定架置于主体板另一端,偏转板置于内置槽内,固定夹臂置于偏转板另一端,且和固定架可转动连接,驱动夹臂置于偏转板一端,且一端可转动的置于转套内,驱动夹臂上开有多个固定孔,转套上开有连接孔,且和固定孔相对应,驱动轴一端和风扇电机轴相连接,驱动轴另一端和转套一端相连接,连接板置于主体板一端。

2.根据权利要求1所述的一种可调节偏角的风扇扇叶,其特征在于所述主体板的宽度从一端向另一端逐渐增加。

3.根据权利要求1所述的一种可调节偏角的风扇扇叶,其特征在于所述内置槽一端距离主体板一端端面的距离大于内置槽另一端距离主体板另一端端面的距离。

4.根据权利要求1所述的一种可调节偏角的风扇扇叶,其特征在于所述偏转板外侧边缘和内置槽槽壁间置有间隙。

5.根据权利要求4所述的一种可调节偏角的风扇扇叶,其特征在于所述偏转板的四个边角为圆弧形。

6.根据权利要求4或5所述的一种可调节偏角的风扇扇叶,其特征在于所述偏转板的宽度从一端向另一端逐渐增加。

7.根据权利要求1所述的一种可调节偏角的风扇扇叶,其特征在于所述连接板中部为弧形结构,且内侧弧形凹面朝向驱动轴。

8.根据权利要求6所述的一种可调节偏角的风扇扇叶,其特征在于所述偏转板的偏转范围在0-90度。
