专利号: 2018110969043
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

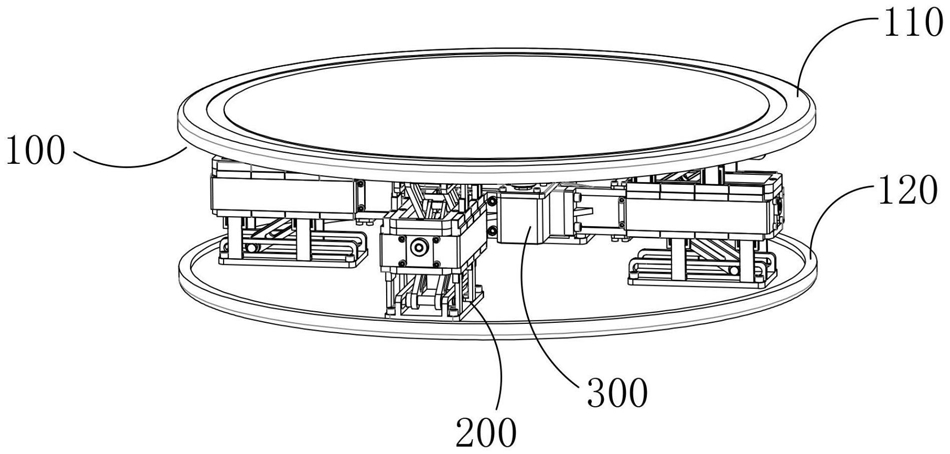

1.用于车辆维修的平衡升降机,其特征在于,其包括升降支座、升降装置、动力装置,所述的待升降的重物放置于升降支座上,所述的升降装置与动力装置均安装与升降支座上,升降装置用于使升降支座牵引重物进行升降运动,动力装置用于为升降装置工作提供动力;

所述的升降支座包括上支撑座、下支撑座、安装支架,所述的上支撑座与下支撑座均为水平布置的圆形板体结构并且两者之间呈同轴布置,重物放置于上支撑座的上端面,所述的安装支架设置于上支撑座与下支撑座之间的区域,安装支架包括安装外壳、安装板,所述的安装外壳为一端开口、另一端封闭的矩形壳体结构,安装外壳的开口端平行于地面并且开口端匹配安装有端盖,安装外壳的侧面设置有两端开口的传递套筒并且传递套筒与安装外壳之间呈垂直布置,安装外壳的侧面还开设有用于传递套筒与安装外壳内腔之间连接接通的避让孔,所述的安装板与端盖的上端面之间设置有固定杆并且两者之间通过固定杆进行固定连接;

所述的固定杆设置有四组并且四组固定杆之间呈四点式分布;

所述的升降装置设置于上支撑座与下支撑座之间的区域,升降装置包括连接支架、丝杆、升降机构,所述的丝杆用于接收动力装置提供的动力并将其传递升降机构,所述的升降机构用于牵引上支撑座沿垂直于地面的方向做升降运动;

所述的连接支架固定安装于安装外壳的侧面,所述的丝杆与传递套筒之间呈同轴布置,丝杆沿自身轴向可分为两部分并且分别为光滑段、螺纹段,光滑段的一端位于安装外壳内、另一端穿过设置于安装外壳的避让孔、传递套筒并位于传递套筒外部,螺纹段的一端与光滑段固定连接、另一端活动安装于连接支架上;

所述的光滑段与传递套筒之间、螺纹段与连接支架之间均设置有轴承并且均通过轴承进行安装,丝杆可绕自身轴向转动。

2.根据权利要求1所述的用于车辆维修的平衡升降机,其特征在于,所述的升降机构包括固定构件、升降构件,所述的固定构件用于升降构件与升降支座之间的连接,所述的升降构件用于接收丝杆绕自身轴向转动产生的转动力并在转动力作用下通过固定构件牵引上支撑座座升降运动;

所述的固定构件包括呈矩形板体结构并且水平布置的固定板,固定板设置有两组并且分别为上固定板、下固定板,上固定板的上端面与上支撑座的下底面之间设置有紧固件并且两者之间通过紧固件进行固定连接,上固定板的下底面设置有引导凸起并且引导凸起上开设有引导方向平行于丝杆轴向的引导槽,引导槽设置有两组且两组引导槽之间呈相对平行布置、并且丝杆位于两组引导槽之间区域的中间位置;

所述的下固定板、下支撑座之间的连接关系与上固定板、上支撑座之间的连接关系一致,并且上固定板与下固定板关于丝杆轴向呈对称分布;

所述的升降构件包括固定块、驱动块、传递组件、驱动组件,所述的固定块上开设有套接孔,套接孔内匹配设置有轴承并且固定块通过轴承套接于丝杆的光滑段外部,所述的驱动块上开设有安装孔,安装孔内设置有丝母并且驱动块通过丝母套接于丝杆的螺纹段外部,丝杆绕自身轴向转动并通过丝母牵引驱动块沿丝杆的轴向运动;

所述的传递组件设置有两组并且分别为上传递组件、下传递组件,上传递组件包括引导滑杆、连动杆,所述的引导滑杆的延伸方向平行于地面并且垂直于丝杆的轴向,引导滑杆的两端分别位于设置于上固定板的一引导槽内并且引导滑杆与引导槽之间构成滑动导向配合;

所述的连动杆的延伸方向垂直于引导滑杆的延伸方向,连动杆的一端开设有转孔并通过转孔活动套接于引导滑杆外部、另一端与固定块铰接并且铰接轴芯线平行于引导滑杆的延伸方向,连动杆上还设置有引导方向平行于连动杆延伸方向的导向槽;

所述的连动杆设置有两组并且分布位于引导滑杆的一端;

所述的下传递组件、固定块、下固定板之间的连接关系与上传递组件、固定块、上固定板之间的连接关系一致,并且上传递组件与下传递组件之间关于丝杆的轴向呈对称分布;

所述的驱动组件设置有两组并且分布为上驱动组件、下驱动组件,上驱动组件包括驱动滑杆、驱动杆,所述的驱动滑杆的延伸方向平行于地面并且垂直于丝杆的轴向,驱动滑杆的两端分别位于设置于上传递组件的一导向槽内并且驱动滑杆与导向槽之间构成滑动导向配合;

所述的驱动杆的一端开设有连接孔并且通过连接孔活动套接于驱动滑杆外部、另一端与驱动块固定连接,驱动杆设置有两组并且分别位于驱动滑杆的一端;

所述的下驱动组件、驱动块、下传递组件之间的连接关系与上驱动组件、驱动块、上传递组件的连接关系一致;

所述的升降装置的运动状态可分为驱动块与固定块之间处于最大距离的收缩状态、驱动块沿丝杆轴向做靠近固定块的上升状态、驱动块与固定块之间处于最小距离的伸展状态、驱动块沿丝杆轴向做远离固定块的下降状态,升降装置的初始状态为收缩状态;

所述的升降装置设置有四组并且四组升降装置分别安装于安装外壳的一侧面,所述的设置于安装外壳侧面的传递套筒、避让孔均对应设置有四组。

3.根据权利要求1或2所述的用于车辆维修的平衡升降机,其特征在于,上述的动力装置安装于安装外壳上,动力装置包括电动机、动力传递机构,所述的电动机用于为丝杆绕自身轴向转动提供动力,所述的动力传递机构用于接收电动机提供的动力并将其传递至丝杆。
