专利号: 2018110975928
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

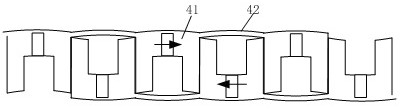

1.电动汽车定子永磁电机定子铁心,其特征在于:所述定子铁心由条形硅钢板冲压制成,定子冲片上均布有若干偶数个定子极,每两个相邻的定子极组成一对定子极,一对定子极互相平行且之间的磁轭部厚,称为导磁轭;相邻两对定子极之间的轭部薄,称为连接轭;

导磁轭中间有凹槽且凹槽内嵌有永磁体,永磁体沿垂直于定子齿的方向充磁;

冲压时所有的定子极皆平行,一对定子极的宽度和相邻两对定子极之间的距离相等;

导磁轭的外部为圆弧状,圆弧的直径与电机外壳的内径相等;

连接轭的外部为圆弧状,圆弧的外径与电机外壳的内径相等。

2.如权利要求1所述的电动汽车定子永磁电机定子铁心,其特征在于:冲压出的条形定子铁心在连接轭处折弯,所有定子铁心折弯后形成一个圆环并可以安装到电机外壳中。
