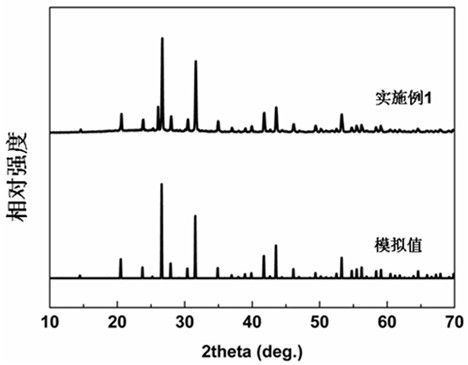

1. 一种LiCs2Y2(PO4)3非线性光学晶体，其特征在于：所述LiCs2Y2(PO4)3非线性光学晶体不含对称中心，属于立方晶系P213空间群，其晶胞参数为a=b=c=10.5945(5) ，α=β=γ=

90.00，V=1189.16(10)  ，Z=4；

其制备方法包括以下步骤：

1）将含Li化合物、含Cs化合物、含Y化合物和含P化合物按Li、Cs、Y、P的化学计量比为1:

2:2:3均匀混合后，以10 200 ℃/小时的速率升温到400 500 ℃，保温烧结12 72小时，然后~ ~ ~降至室温，取出，研磨均匀，再以10 200 ℃/小时的速率升温到500 1100 ℃，烧结24 72小~ ~ ~时，得LiCs2Y2(PO4)3粉末；

2）将助熔剂和所得LiCs2Y2(PO4)3粉末混合后置于晶体生长炉中，升温至700~1200 ℃使其熔化成熔体，然后测定所述熔体的饱和温度，接着将熔体降温至低于饱和温度5 15 ℃，~再以0.5 10 ℃/天的速度缓慢降温至600 ℃，随后迅速降至室温，即得LiCs2Y2(PO4)3非线~性光学晶体；

其中，所述助熔剂是由Li2O、Cs2O和P2O5按照摩尔比(0.5-2):(0-3):(0-2)混合而成。

2.根据权利要求1所述的LiCs2Y2(PO4)3非线性光学晶体，其特征在于：步骤1）中所述含Li化合物为Li2CO3或LiOH·H2O；所述含Cs化合物为Cs2CO3或CsNO3；所述含Y化合物为Y2O3；所述含P化合物为NH4H2PO4或(NH4)2HPO4。

3.根据权利要求1所述的LiCs2Y2(PO4)3非线性光学晶体，其特征在于：步骤2）中所用助熔剂和LiCs2Y2(PO4)3粉末的摩尔比为1:0.1-5.5。

4.一种如权利要求1所述的LiCs2Y2(PO4)3非线性光学晶体在制备非线性光学器件中的应用。
