专利号: 2018111041130
申请人: 徐州工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

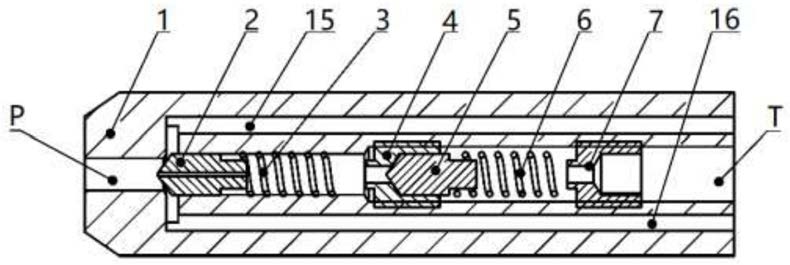

1.一种简易螺纹插装二级先导溢流阀,其特征在于:包括阀体(1)、主阀芯(2)、主阀弹簧(3)、主阀弹簧座(4)、先导阀芯(5)、先导阀弹簧(6)和先导阀弹簧座(7),沿主阀(7)的中心线,在主阀(7)的内部由左至右依次设置相连通的进液通道(11)、环形腔(12)、缓冲通道(13)和出液通道(14),进液通道(11)的内径小于缓冲通道(13)的内径,缓冲通道(13)的内径小于出液通道(14)的内径,环形腔(12)的内径大于进液通道(11)和缓冲通道(13)的内径,进液通道(11)与进油口连通,出液通道(14)与出油口连通;在阀体(1)的侧壁上设置有溢流通道,溢流通道的一端与环形腔(12)连通,溢流通道的另一端与出油口连通;所述出液通道(14)内设置有内螺纹结构(17);

所述主阀芯(2)为三段式结构,主阀芯中段(22)为外径与缓冲通道(13)内径相适配的圆柱体,该圆柱体左侧收缩成圆锥体,作为主阀芯左段(21),该圆柱体右侧阶跃为外径相对较小的圆柱体,作为主阀芯右段(23);沿主阀芯(2)的中心线,在主阀芯(2)的内部设置贯通的阻尼通道(24);

所述主阀弹簧座(4)为两段式结构,主阀弹簧座右段(42)为圆柱体,该圆柱体左侧阶跃为外径相对较小的圆柱体,作为主阀弹簧座左段(41);沿主阀弹簧座(4)的中心线,在主阀弹簧座(4)的内部由左至右依次设置贯通的小圆柱孔Ⅰ、扩孔Ⅰ(43)和大圆柱孔Ⅰ(44);所述主阀弹簧座右段(42)设置有外螺纹结构;

所述先导阀芯(5)为三段式结构,先导阀中段为外径与大圆柱孔Ⅰ(44)内径相适配的圆柱体,该圆柱体左侧收缩成圆锥体,作为先导阀左段,该圆柱体右侧阶跃为外径相对较小的圆柱体,作为先导阀右段;

所述先导阀弹簧座(7)为两段式结构,先导阀弹簧座右段为圆柱体,该圆柱体左侧阶跃为外径相对较小的圆柱体,作为先导阀弹簧座左段;沿先导阀弹簧座(7)的中心线,在先导阀弹簧座(7)的内部由左至右依次设置贯通的小圆柱孔Ⅱ、扩孔Ⅱ和大圆柱孔Ⅱ;所述先导阀弹簧座右段设置有外螺纹结构;

所述主阀弹簧座(4)和先导阀弹簧座(7)通过螺纹结构安装在出液通道(14)内;所述主阀芯(2)滑动安装在缓冲通道(13)内,主阀芯(2)和主阀弹簧座(4)之间形成主阀弹簧腔,主阀弹簧(3)的左右两端分别套设在主阀芯右段(23)和主阀弹簧座左段(41)上,主阀弹簧(3)在主阀弹簧腔内最长状态时,主阀弹簧(3)压迫主阀芯(2),主阀芯左段(21)插入环形腔(12)和进液通道(11)内,封堵住进液通道(11)与环形腔(12)的连通;所述先导阀芯(5)滑动安装在大圆柱孔Ⅰ(44)内,先导阀芯(5)和先导阀弹簧座(7)之间形成先导阀弹簧腔,先导阀弹簧(6)的左右两端分别套设在先导阀右段和先导阀弹簧座左段上,先导阀弹簧(6)在先导阀弹簧腔内最长状态时,先导阀左段插入扩孔Ⅰ(43)和小圆柱孔Ⅰ内,封堵住主阀弹簧腔和先导阀弹簧腔的连通;

所述阀体(1)侧壁上的溢流通道有两条,对称设置。

2.根据权利要求1所述的简易螺纹插装二级先导溢流阀,其特征在于:所述阀体(1)设置有阀体连接外螺纹结构(18)。

3.根据权利要求1所述的简易螺纹插装二级先导溢流阀,其特征在于:所述主阀弹簧座(4)和先导阀弹簧座(7)的结构尺寸相同。
