专利号: 2018111046789
申请人: 浙江利恩工程设计咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

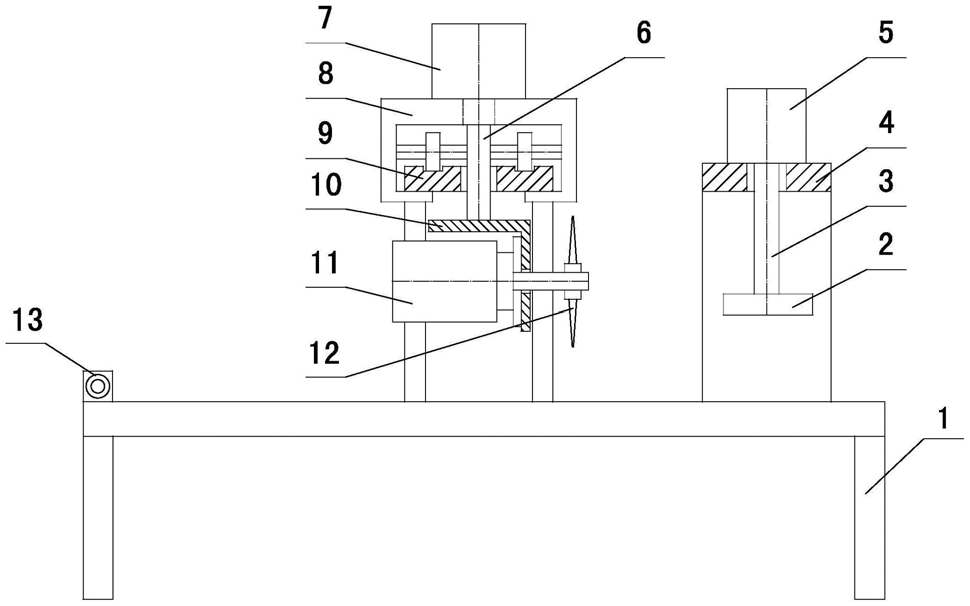

1.一种用于成品树脂瓦的切割装置,包括水平设置的支架(1),其特征在于:支架(1)上竖直设置有第二支架(4),在第二支架(4)上竖直设置有第一液压缸(5),在第一液压缸(5)内竖直安装有第一液压杆(3),第一液压杆(3)穿过第二支架(4),在第一液压杆(3)上水平设置有压板(2),在第二支架(4)的左侧竖直设置有第三支架(9),在第三支架(9)上设置有移动组件(8),在移动组件(8)上竖直设置有第二液压缸(7),在第二液压缸(7)内竖直安装有第二液压杆(6),在第三支架(9)上开设有通槽,第二液压杆(6)穿过移动组件(8)设置在通槽内,在第二液压杆(6)上安装有第四支架(10),第四支架(10)上水平安装有电机(11),在电机(11)主轴上安装有切割片(12),在支架(1)上安装有光电开关(13)。

2.根据权利要求1所述的用于成品树脂瓦的切割装置,其特征在于:所述移动组件(8)包括水平设置的平板,在平板的左右两侧均竖直设置有挡板,在挡板上垂直穿装有传动轴,传动轴通过轴承安装在两侧的挡板上,在传动轴上安装有滚轮,滚轮设置在左右两侧的挡板之间,在左右两侧挡板的底部均设置有横板,两侧的横板位于第三支架(9)的底部,在挡板上安装有驱动设备,驱动设备通过皮带连接在传动轴上。

3.根据权利要求1所述的用于成品树脂瓦的切割装置,其特征在于:所述第二支架(4)为树脂瓦的进料侧。

4.根据权利要求1所述的用于成品树脂瓦的切割装置,其特征在于:所述光电开关(13)位于第三支架(9)的左侧,光电开关(13)安装在支架(1)的前后两侧。
