专利号: 2018111058184
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

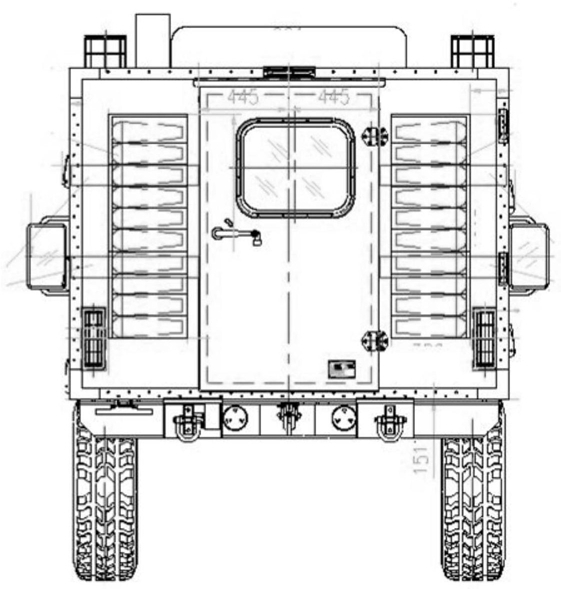

摘要:

权利要求书:

1.一种曲柄滑块式核检测投放装置,其特征在于:包括,

存储组件(100),内部中空,且底部不封闭,其内部存储路标;

推放组件(200),包括第一隔挡件(201)、第二隔档件(202)和驱动件(203),所述第一隔挡件(201)的运动轨迹在所述第二隔档件(202)的运动轨迹的上方,所述第一隔挡件(201)和所述第二隔档件(202)均与所述驱动件(203)相连接;

其中,所述驱动件(203)运转,所述第一隔挡件(201)和所述第二隔档件(202)运动的方向相反;

其中,所述存储组件(100)的宽度不小于所述路标的直径,不大于所述路标的两倍直径,所述路标呈一列的存放在所述存储组件(100)中。

2.根据权利要求1所述的曲柄滑块式核检测投放装置,其特征在于:所述第一隔挡件(201)包括第一连接杆(201a)、第二连接杆(201b)、第一传动杆(201c)和第一搁置板(201d),其中,所述第一搁置板(201d)与所述第一传动杆(201c)固定连接,所述第一传动杆(201c)带动所述第一搁置板(201d)运动;

其中,所述第一连接杆(201a)一端套设于所述第一传动杆(201c),另一端与所述第二连接杆(201b)相铰接;

其中,所述第二连接杆(201b)一端与所述第一连接杆(201a)相铰接,另一端与所述驱动件(203)相铰接。

3.根据权利要求2所述的曲柄滑块式核检测投放装置,其特征在于:所述第二隔档件(202)包括第三连接杆(202a)、第四连接杆(202b)、第二传动杆(202c)和第二搁置板(202d),其中,所述第二搁置板(202d)与所述第三连接杆(202a)固定连接,所述第三连接杆(202a)带动所述第二搁置板(202d)运动;

其中,所述第三连接杆(202a)一端套设于所述第二传动杆(202c),另一端与所述第四连接杆(202b)相铰接;

其中,所述第四连接杆(202b)一端与所述第三连接杆(202a)相铰接,另一端与所述驱动件(203)相铰接。

4.根据权利要求3所述的曲柄滑块式核检测投放装置,其特征在于:所述第二搁置板(202d)和所述第一搁置板(201d)相同,前端的厚度小于中端及后端的厚度。

5.根据权利要求3或4所述的曲柄滑块式核检测投放装置,其特征在于:所述驱动件(203)包括电机(203a)和第三传动杆(203b),所述第三传动杆(203b)的一端与所述电机(203a)相连接,其另一端分别与所述第二连接杆(201b)、所述第四连接杆(202b)相铰接。

6.根据权利要求5所述的曲柄滑块式核检测投放装置,其特征在于:所述驱动件(203)还包括联轴器(203c),所述联轴器(203c)一端与所述电机(203a)相连接,另一端与所述第三传动杆(203b)相连接。

7.根据权利要求3、4或6任一所述的曲柄滑块式核检测投放装置,其特征在于:所述第一传动杆(201c)的两端分别设有第一导向滑块(201c-1),且所述第一导向滑块(201c-1)与所述第一传动杆(201c)固定连接;

所述第二传动杆(202c)的两端分别设有第二导向滑块(202c-1),且所述第二导向滑块(202c-1)与所述第二传动杆(202c)固定连接。

8.根据权利要求7所述的曲柄滑块式核检测投放装置,其特征在于:所述存储组件(100)包括导轨(101)、压板(102)、直线轴承(103)和盒体(104),所述导轨(101)连接所述盒体(104)的上端和下端,所述压板(102)与所述直线轴承(103)相连接,所述直线轴承(103)套设于所述导轨(101);

所述盒体(104)的内侧设有导向滑条(104a),所述导向滑条(104a)与所述第一导向滑块(201c-1)、所述第二导向滑块(202c-1)相配合。

9.根据权利要求8所述的曲柄滑块式核检测投放装置,其特征在于:所述压板(102)呈L型,一面与所述直线轴承(103)相连接,另一面挡住所述路标。

10.根据权利要求8或9所述的曲柄滑块式核检测投放装置,其特征在于:所述存储组件(100)还包括门铰链(107)、门板(105)和门锁(106);

所述门板(105)一端通过所述门铰链(107)与所述盒体(104)相连接,另一端通过所述门锁(106)与所述盒体(104)相固定。
