1.一种掺杂钛锰的硅酸铁的制备方法，其特征在于，为以下步骤：

(1)将氯化亚铁、氯化锰混合后配制成铁锰溶液，然后将碳酸氢铵配制成溶液，配制氯化铵溶液作为底液，将铁锰溶液和碳酸氢铵溶液对加到氯化铵底液中，加入时间为15-

30min，然后搅拌反应15-30min，然后过滤，得到第一滤液和第一滤渣，第一滤渣用纯水洗涤得到第一洗涤滤渣；

(2)将纳米二氧化硅、纳米二氧化钛加入到第一洗涤滤渣中，然后加入纯水，搅拌均匀，然后通过磨细至浆料粒径＜350nm，维持浆料的固含量为20-25％，然后进行喷雾干燥，得到干燥料；

(3)将得到的干燥料放入回转窑内，通入空气煅烧，煅烧温度为765-830℃，煅烧时间为

2.5h，得到煅烧料，经过气流粉碎和筛分除铁，得到掺杂钛锰的硅酸铁。

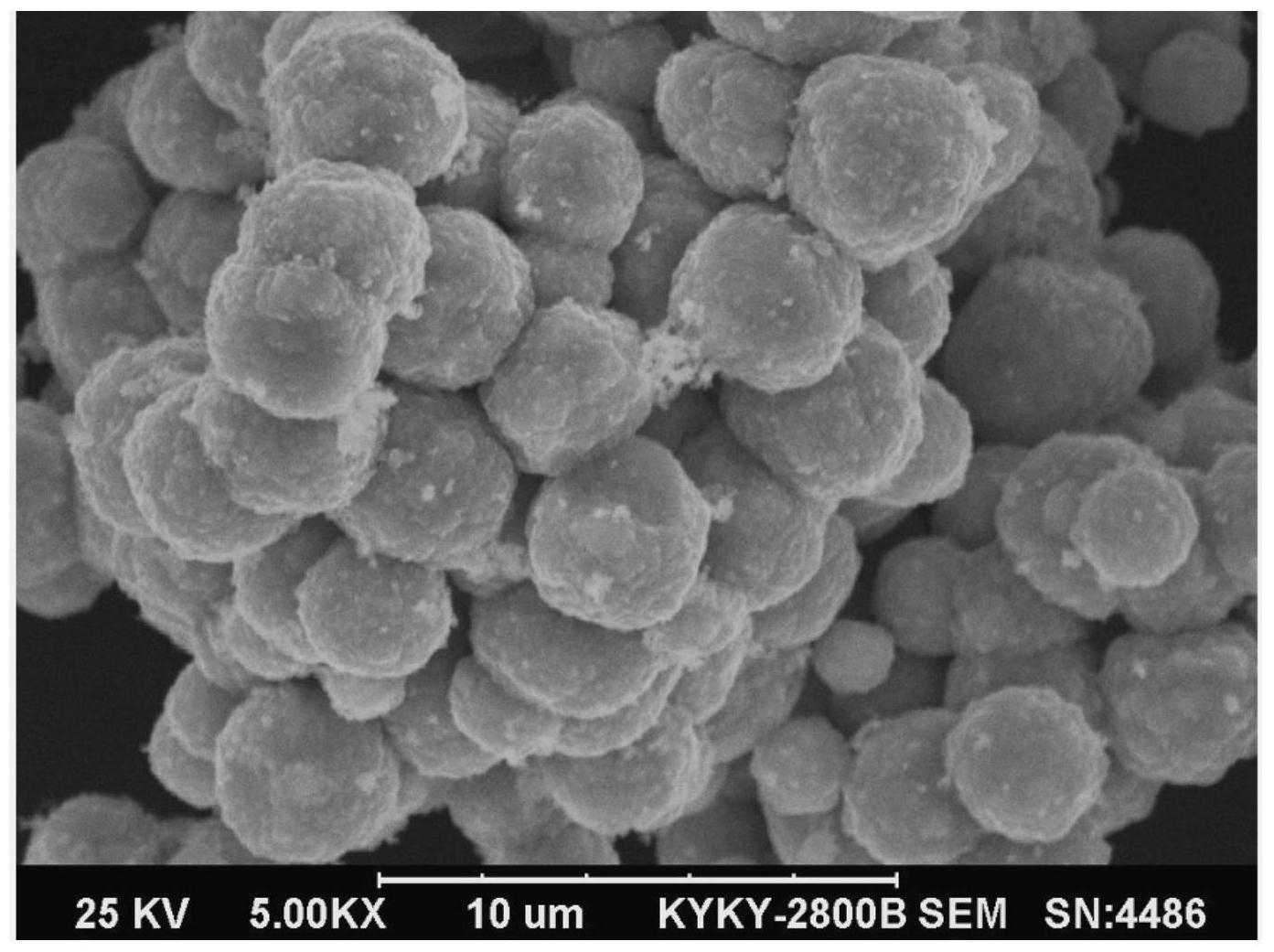

2.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：氯化亚铁、氯化锰、碳酸氢铵、纳米二氧化硅和纳米二氧化钛的摩尔比为1:0.01-0.02:2.3-2.6：

1.505-1.52：0.003-0.005。

3.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：所述步骤(1)中铁锰溶液的总摩尔浓度为1.5-2mol/L，溶液的pH为1.5-2,碳酸氢铵溶液的浓度为2-

3mol/L，氯化铵底液加入氨水调节其pH为7.2-7.5，维持加料过程和反应过程的pH为7.2-

7.5,反应温度为45-55℃,搅拌速度为200-300r/min。

4.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：步骤(1)中得到的第一滤液加入盐酸调节溶液的pH为6-6.5,然后浓缩结晶得到氯化铵晶体。

5.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：所述步骤(2)中喷雾干燥采用压力式喷雾干燥机，进料压力为6-8个大气压，雾化液滴的直径为5-10μm，进风温度为180-250℃，出风温度为70-80℃，干燥料的粒径为3-6μm。

6.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：所述步骤(2)中纳米二氧化钛采用锐钛矿型，一次粒径＜35nm，比表面积为50-90m2/g，纳米二氧化硅一次粒径＜35nm，比表面积为200-300m2/g。

7.根据权利要求1所述的一种掺杂钛锰的硅酸铁的制备方法，其特征在于：所述步骤(3)中煅烧过程维持回转窑的转速为3-5r/min，气流粉碎采用5-8个大气压的压缩空气为气源，经过分级机分级后排出，筛分采用200目筛，除铁采用电磁除铁器，电磁除铁器的磁感应强度为15000-20000高斯。
