1.一种可抗热处理的熔敷金属，包括以下质量百分比组分：C≤0.05％，Si≤0.18％，Mn0.8～1.8％，S≤0.01％，P≤0.01％，Cu 0.1～0.25％，Cr 0.1～0.25％，Ni 1.0～3.0％，Mo0.5～1.5％，Ti+RE 0.02～0.1％，0.8≤RE/Ti≤1.2，1.5≤(Ti+RE)/O≤2.5，其余为Fe及不可避免的杂质元素。

2.根据权利要求1所述的可抗热处理的熔敷金属，其特征在于，所述Ti的质量百分比为

0.01～0.05％，RE的质量百分比为0.01～0.05％。

3.根据权利要求1所述的可抗热处理的熔敷金属，其特征在于，所述O的质量百分比为

0.02～0.04％。

4.根据权利要求1所述的可抗热处理的熔敷金属，其特征在于，所述RE为稀土元素La、Ce、Y中的一种或几种。

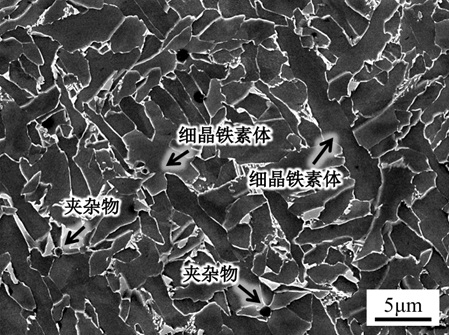

5.根据权利要求1所述的可抗热处理的熔敷金属，其特征在于，所述熔敷金属的焊态组织中的晶粒尺寸≤3μm的铁素体占体积百分比≥81％，所述熔敷金属的热处理态组织中晶粒尺寸≤3μm的铁素体占体积百分比≥90％，所述热处理为580～650℃，1～10h回火处理。

6.根据权利要求5所述的可抗热处理的熔敷金属，其特征在于，所述熔敷金属的焊态组织中的粗晶组织为晶界铁素体，所述晶界铁素体的晶粒尺寸≥10μm，占体积百分比≤1％，所述熔敷金属的热处理态组织中的粗晶组织为贝氏体，所述贝氏体晶粒尺寸≥10μm的，占体积百分比≤3.5％。

7.根据权利要求5所述的可抗热处理的熔敷金属，其特征在于，所述熔敷金属的焊态组织中稀土氧化物夹杂所占面积百分比为0.04～0.06％，所述稀土氧化物夹杂的尺寸小于1μm。

8.根据权利要求5所述的可抗热处理的熔敷金属，其特征在于，所述熔敷金属的热处理态组织中稀土氧化物夹杂所占面积百分比为0.02～0.04％，所述稀土氧化物夹杂的尺寸小于1μm。
