1.一种熔敷金属可抗热处理的低合金埋弧焊丝，其特征在于，包括以下质量百分比组分：C≤0.05％，Si≤0.18％，Mn0.8～1.8％，S≤0.01％，P≤0.01％，Cu 0.1～0.25％，Cr

0.1～0.25％，Ni 1.0～3.0％，Mo0.5～1.5％，Ti+Re 0.02～0.1％，且0.8≤Re/Ti≤1.2，其余为Fe及不可避免的杂质元素。

2.根据权利要求1所述的熔敷金属可抗热处理的低合金埋弧焊丝，其特征在于，所述Ti的质量百分比为0.01～0.05％，Re的质量百分比为0.01～0.05％。

3.根据权利要求1所述的熔敷金属可抗热处理的低合金埋弧焊丝，其特征在于，所述Re为稀土元素La、Ce、Y中的一种或几种。

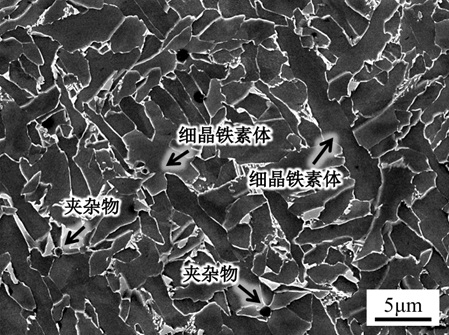

4.根据权利要求1所述的熔敷金属可抗热处理的低合金埋弧焊丝，其特征在于，所述熔敷金属可抗热处理的低合金埋弧焊丝与碱度在20以内的CaF2-SiO2系烧结焊剂进行埋弧焊接后得到的熔敷金属的O的质量百分比为0.02～0.04％，且1.5≤(Ti+Re)/O≤2.5。
