专利号: 201811107772X
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

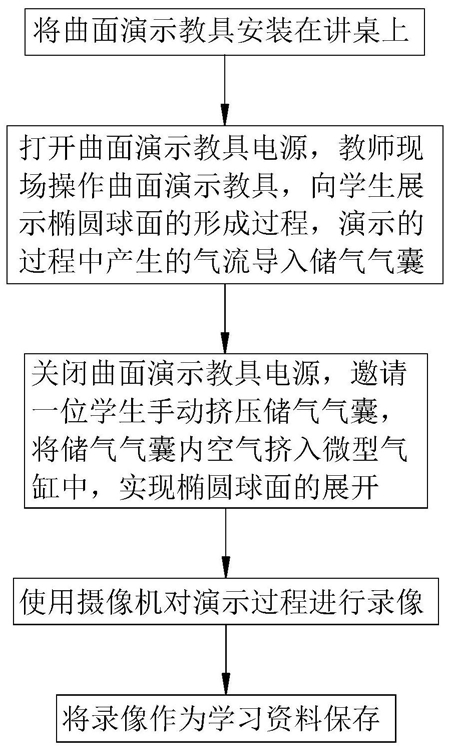

1.一种高等数学曲面课程教学优化方法,其特征在于,该方法包括以下步骤:

S1:将曲面演示教具安装在讲桌上;

S2:打开S1中的曲面演示教具电源,教师现场操作曲面演示教具,向学生展示椭圆球面的形成过程,演示的过程中产生的气流导入储气气囊;

S3:关闭S2中的曲面演示教具电源,邀请一位学生手动挤压储气气囊,将储气气囊内空气挤入微型气缸中,实现椭圆球面的展开;

S4:使用摄像机对S1至S3的过程进行录像;

S5:将S4中的录像作为学习资料保存;

其中,所述的曲面演示教具包括两个支撑件(1),所述支撑件(1)包括底座(11)、立柱(12)、固定杆(13)、固定柱(14)、支撑环(15)和支撑板(16);所述底座(11)顶部固定安装立柱(12),两个支撑件(1)的立柱(12)上端通过固定杆(13)相连,所述立柱(12)上端一侧固定连接一个固定柱(14);所述固定柱(14)外圈设有支撑环(15),所述支撑环(15)底部设有支撑板(16),所述支撑板(16)固定安装在立柱(12)一侧,所述支撑环(15)与固定柱(14)同心设置,支撑环(15)与固定柱(14)之间围成环形槽(2),相对的两个环形槽(2)内设有展开模块(3),其中,所述展开模块(3)包括一组支撑架(4),支撑架(4)至少设置六个,在一组支撑架(4)外侧设置橡胶蒙皮,所述支撑架(4)包括第一滑块(41)、第二滑块(42)、支撑杆(43)和弧形弹片(44);在一个环形槽(2)内滑动安装第一滑块(41),在相对的另一个环形槽(2)内滑动安装第二滑块(42),所述弧形弹片(44)一端与第一滑块(41)相连,所述弧形弹片(44)另一端与第二滑块(42)相连,所述支撑杆(43)一端与第一滑块(41)相连,所述支撑杆(43)另一端与第二滑块(42)相连;一组支撑架(4)中最下方的支撑架(4)与固定柱(14)固定连接,其余支撑架(4)可沿环形槽(2)滑动,在最上方的支撑架(4)的第二滑块(42)侧边固定安装驱动盘(45),所述驱动盘(45)转动用于控制支撑架(4)沿环形槽(2)滑动,展开的一组支撑架(4)外侧的橡胶蒙皮延展后形成椭圆球。

2.根据权利要求1所述的一种高等数学曲面课程教学优化方法,其特征在于:其中一个支撑环(15)底部固定连接一个移动块(5),所述移动块(5)滑动安装在支撑板(16)上,所述移动块(5)通过丝杆驱动左右滑动,所述支撑杆(43)包括第一支杆(431)和第二支杆(432);

所述第一支杆(431)一端与第一滑块(41)相连,所述第一支杆(431)另一端设有圆柱孔,所述第二支杆(432)一端插入所述圆柱孔内并与第一支杆(431)滑动连接,所述第二支杆(432)另一端与第二滑块(42)相连。

3.根据权利要求2所述的一种高等数学曲面课程教学优化方法,其特征在于:所述第二支杆(432)侧边设有齿槽,所述第一支杆(431)中部设有齿轮(6),所述齿轮(6)与齿槽相啮合,所述齿轮(6)外圈设有沿齿轮(6)径向安装的摆动板(61),所述摆动板(61)端头滑动接触着弧形弹片(44)内弧面。

4.根据权利要求3所述的一种高等数学曲面课程教学优化方法,其特征在于:驱动盘(45)一侧的支撑环(15)内圈均匀设有一组弧形气囊(7),相邻的两个第一滑块(41)之间设有微型气缸(8),微型气缸(8)通过弧形气囊(7)供气,所述微型气缸(8)用于调节相邻两个第一滑块(41)之间间距。

5.根据权利要求4所述的一种高等数学曲面课程教学优化方法,其特征在于:相邻两个弧形弹片(44)之间设有一组支撑气管(9),所述支撑气管(9)呈弧形并与支撑环(15)同心,所述支撑气管(9)通过弧形气囊(7)供气。
