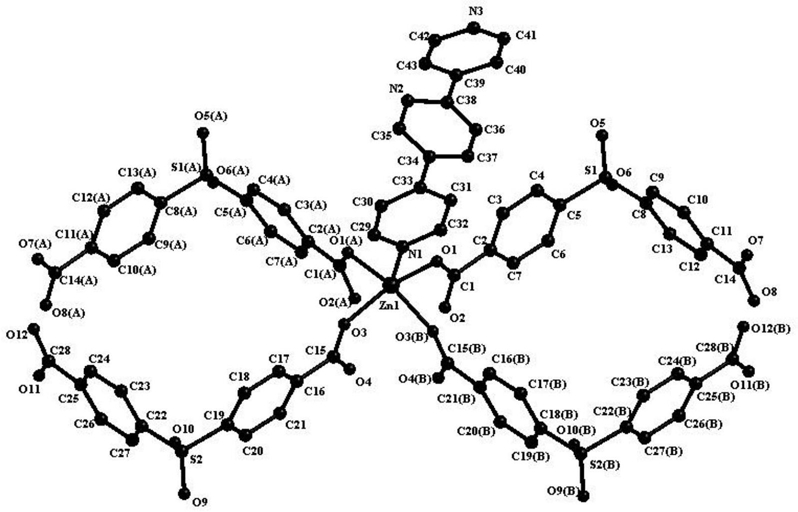

1.一种具有活性位点的二维孔道锌化合物，其特征在于，所述锌化合物的配位模式如图1所示。

2.根据权利要求1所述的一种具有活性位点的二维锌化合物，其特征在于，所述锌化合物的化学式为Zn(CH3COOH)2·2H2O，三斜晶系，空间群为P-1，晶胞参数为α＝γ＝100°，β＝96°， Z＝2。

3.根据权利要求1所述的一种具有活性位点的二维孔道锌化合物，其特征在于，所述锌化合物具有二维的孔道结构，结构如图2所示。

4.根据权利要求1所述的一种具有活性位点的二维孔道锌化合物的制备方法，其特征在于，方法步骤如下：S1：将0.10mmol的bpyp配体和0.10mmol的H2sba配体混合后得到的混合物与0.20mmol的Zn(CH3COOH)2·2H2O一起放入10mL的反应釜中，加入1.5mLN,N'-二甲基乙酰胺(DMA)溶剂和

1mL乙腈溶液，滴加3滴HNO3和0.5mL去离子水，测量其pH为4.5-5.5，此时溶液为透明液体；

S2：将小玻璃瓶密封加热到100-110℃，持续加热5-10天，然后以5℃/h的速率降到室温，有无色的块状晶体析出，即得。

5.根据权利要求4所述的一种具有活性位点的二维孔道锌化合物的制备方法，其特征在于，所述HNO3的质量浓度为50-62％。

6.根据权利要求1所述的一种具有活性位点的二维孔道锌化合物，其特征在于，所述锌化合物在砷离子检测中的应用。
