专利号: 2018111112901
申请人: 林婉婷
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

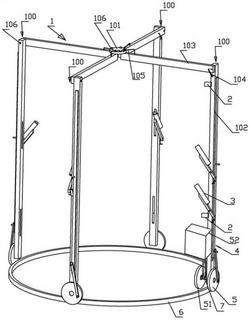

1.一种用于家用除尘的清理装置,其特征在于,包括架体、罩布、可以吸尘的吸尘头、喷射空气出来的吹风头;罩布为透明,罩布罩在架体外面,罩布由架体支承;所述罩布围成一个只有底间开口的罩体;还包括吸尘机主体、吹风机,吸尘机主体的吸尘口通过吸管与吸尘头连通;吹风机的吹风出口通过吹风管与吹风头连通;吹风头与架体可活动连接,吹风头由可以使吹风头摇动的可活动机构带动;吸尘头与架体可活动连接;架体下部设有滚动轮,滚动轮沿着绕圈结构活动,使架体可以在原地转圈;

可活动机构设于架体上;

可活动机构包括上摇杆、下摇杆,以及可在竖直方向上下活动的活动杆,架体上设有导槽,导销穿过活动杆伸进导槽内;上摇杆的下端与活动杆的上端铰接;下摇杆的上端与活动杆铰接,下摇杆的下端与活动销可活动连接,活动销在滚动轮的侧面靠近轮的周边缘处与对应的滚动轮可活动连接;

吹风头固定于座杆上,座杆的中部与架体可转动连接;座杆的外端与上摇杆的上端可转动连接;

滚动轮转动时,带动下摇杆活动,下摇杆带动活动杆上下活动;活动杆通过上摇杆带动座杆活动,从而实现架体转圈的过程中,吹风头上下摇动可以罩体内的物体各个方向能喷出高速空气;

吹风头的数量为多个;

所述架体由四个分支柱与顶件构成,各个分支柱包括相应的竖柱、横条,竖柱竖直设置;

各竖柱底部设有一个相应的滚动轮;

导槽设于其中一个分支柱的竖柱上,该分支柱为第一分支柱,导槽数量为两个,各置有相应的导销;竖柱底部设置所述的滚动轮;

所述滚动轮的侧面为滚动轮的内侧面;

所述绕圈结构为圆环,圆环的高度小于滚动轮的半径;圆环由分段的弧形段构成,各弧形段中设有穿过弧形段的通道,拉绳穿过各弧形段的通道将各弧形段连成圆环;圆环顶上有环形槽。

2.根据权利要求1所述的用于家用除尘的清理装置,其特征在于,可活动机构设于第一分支柱上。

3.根据权利要求1所述的用于家用除尘的清理装置,其特征在于,第一分支柱上设有控制器。
