专利号: 2018111113942
申请人: 朱幕松
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

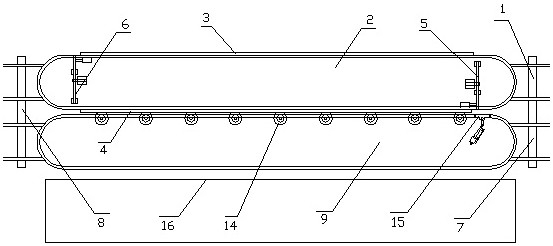

1.一种并联式进站不停车高铁列车,由运行轨道、运行列车、防撞轨道、电控锁定门、站台轨道、站台列车、防撞滑轮、电控活门、智能控制器和候车站台组成,其特征在于:所述并联式进站不停车高铁列车设置长途的中途不停的运行轨道(1),运行轨道上面承载运行列车(2),运行列车由若干节车厢互相连接组成,每个车厢的左上端和右上端均设置轨道槽,轨道槽内均安装防撞轨道,运行列车的左上端组合为连续的左防撞轨道(3),右上端组合为连续的右防撞轨道(4),运行列车前端车厢内设置前电控锁定门(5),后端车厢内设置后电控锁定门(6);所述并列式进站不停车高铁列车设置短程的站台轨道(7),站台轨道与运行轨道并列平行,两条轨道共同建造在若干基础横梁(8)上面,站台轨道与运行轨道都属于高铁轨道,站台轨道上面承载站台列车(9),站台列车由若干节车厢互相连接组成,每个车厢的左上端均设置滑轮槽(10),滑轮槽内设置若干上下轴孔,上下轴孔内安装滑轮轴(11),每个滑轮轴上安装轴承(12),轴承外圆安装塑料滑轮(13),每个车厢的左上端形成一排滑轮组,站台列车的左上端组合成连续的防撞滑轮(14),站台列车前端车厢内设置电控活门(15);所述运行列车和站台列车均属于同一型号的高铁列车,运行列车和站台列车坐落于各自的轨道,相对静止状态下,所述两辆车前后端对齐,所述防撞滑轮与右防撞轨道贴近,所述滑轮与防撞轨道上下端对齐,两辆车并列平行的相隔距离为2厘米,站台列车右边设置候车站台(16),两辆车的每个车厢的左端和右端均设置前门和后门,运行列车右端的所有前门和后门均与站台列车左端的所有前门和后门对齐,运行列车右端的所有前门和后门与站台列车的所有前门和后门同时打开后的时间是乘客们上下车交换的时间,运行列车、站台列车与候车站台是乘客们上下车交换的空间,运行列车的所有前门和后门与站台列车的所有前门和后门同时关闭后,两辆车在运动中错开分离,防撞滑轮滚动在右防撞轨道上,当运行列车反方向运行时,站台轨道与站台列车位于运行列车左边,防撞滑轮滚动在左防撞轨道上;所述运行列车前端车厢内设置前电控锁定门(5),所述锁定门下端设置左轮轴(17)和右轮轴(18),锁定门下端安装在左轮轴和右轮轴的中部,左轮轴前后端安装左前滑轮(19)和左后滑轮(20),右轮轴前后端安装右前滑轮(21)和右后滑轮(22),左前滑轮与左后滑轮之间和右前滑轮与右后滑轮之间设置导向轨道(23),导向轨道横向安装在运行列车前端的车厢底板(24)上面,所述4个滑轮在车厢底板上面滑动,锁定门下端与导向轨道上端之间设有一定平行距离,并且上下端对齐,锁定门右端对应的车厢墙壁设有条形窗口(25),锁定门从条形窗口穿出,锁定门在条形窗口内的前后端存在一定间隙,锁定门上端设有齿条(26),位于锁定门上端的车厢顶部设置电机支架(27),电机支架下端安装永磁电机(28),永磁电机驱动轴上安装小齿轮(29),小齿轮与齿条啮合,永磁电机正转或者反转,驱动锁定门沿导向轨道左右滑动,小齿轮前后端设有前挡板(30)和后挡板(31),前挡板和后挡板之间是齿条,前挡板和后挡板稳定锁定门上端的前后位置,导向轨道上端中部设置颗粒永磁体(32),锁定门下端设置霍尔传感器一(33)、霍尔传感器二(34)和霍尔传感器三(35),所述运行列车和站台列车均安装智能控制器,霍尔传感器输出端均与智能控制器输入端连接,触发智能控制器控制永磁电机正转、反转和停止,从而控制锁定门左右移动或者停止,锁定门沿导向轨道向右滑动,锁定门从条形窗口穿出,颗粒永磁体与霍尔传感器三对准,锁定门停止,锁定门右边与车厢外墙壁平面一致,锁定门处于回收状态,锁定门继续向右滑动,颗粒永磁体与霍尔传感器二对准,锁定门停止,锁定门凸出车厢右端外墙壁平面1.5厘米,锁定门继续向右滑动,颗粒永磁体与霍尔传感器一对准,锁定门停止,锁定门右边穿出车厢外墙壁平面4厘米;位于车厢内墙壁和条形窗口后端安装触发按钮,触发按钮设有按钮盒(36)和按钮柄(37),按钮盒内设有开关触头和复位弹簧,按钮柄前端紧靠锁定门,所述运行列车和站台列车并列后等速行驶时,锁定门具有将并列的两辆列车同步锁定的功能,锁定门同时还具有挡风的功能,所述后电控锁定门与前电控锁定门结构和功能完全相同,当运行列车反向行驶时,后电控锁定门成为列车前端的锁定门;所述站台列车前端车厢内设置电控活门(15),电控活门右面设有长轴套(38),长轴套内孔设有长轴(39),长轴设置在站台列车前端车厢内左墙壁,长轴上端安装在车厢顶部,长轴下端安装在车厢的底板上,电控活门跟随长轴套围绕长轴转动,车厢左墙壁设有长方口,电控活门在长方口内转动,电控活门将长方口关闭时,电控活门平面与车厢外墙平面一致,电控活门将长方口打开时,电控活门平面与车厢外墙平面垂直,电控活门平面与长方口后边形成右条形窗口(40),电控活门的左端凸出车厢外墙平面1.5厘米,形成条形挡板(41),所述右条形窗口与运行列车前端车厢的条形窗口大小相同,当站台列车与运行列车并列同速行驶前后端对齐时,右条形窗口与所述条形窗口对准,运行列车的电控锁定门穿进右条形窗口,将站台列车与运行列车锁定为一体化的双列车,所述车厢的底板上设置短轴(42),短轴垂直于底板,短轴上端设置[形支架(43),[形支架左边安装活门电机(44),活门电机的驱动轴制造成螺丝杆(45),螺丝杆上设置螺丝套(46),螺丝套中心螺丝孔与螺丝杆吻合,螺丝套左端设有连接轴(47),所述长轴套右边设有上连接板(48)和下连接板(49),上、下连接板右端设有轴孔,上轴孔装在连接轴上端,下轴孔装在连接轴下端,活门电机正转,螺丝套向左推动,活门电机反转,螺丝套向右拉动,活门电机前端设有L形支架(50),L形支架左端设有永磁体颗粒(51),所述螺丝套前端设有左霍尔传感器(52)和右霍尔传感器(53),所述霍尔传感器输出端均与智能控制器输入端连接,触发智能控制器控制活门电机正转、反转和停止,从而控制螺丝套左右移动或者停止,螺丝套向右移动,永磁体颗粒对准左霍尔传感器,螺丝套停止,螺丝套向右拉动电控活门将长方口关闭,螺丝套向左移动,永磁体颗粒对准右霍尔传感器,螺丝套停止,螺丝套向左推动电控活门将长方口打开;当运行列车将要到站时,站台列车开始出发,跑在运行列车前面相向而行,当运行列车追赶站台列车进行并联对接时,智能控制器控制运行列车的锁定门向右凸出车厢外墙壁平面1.5厘米,当运行列车的锁定门接触到站台列车的条形挡板时,锁定门按动触发按钮,触发按钮输出信号触发智能控制器,控制锁定门向右穿出车厢外墙壁平面4厘米,插进站台列车的右条形窗口,将站台列车与运行列车锁定为一体化的双列车,双列车的前后车门打开,上下车的乘客们在双列车之间进行交换,时间一到,双列车响起提醒声,双列车的前后车门关闭,运行列车的锁定门收回,站台列车的电控活门关闭,双列车在运动中错开分离,运行列车继续正常运行,站台列车返回候车站台;所述防撞轨道和防撞滑轮以及所述电控锁定门和电控活门是并联式进站不停车高铁列车的安全装置,因为运行列车与站台列车进行并联对接时的车速很高,两车之间的气隙形成空气射流,产生低气压,迫使两车互相吸引造成碰撞,所以在站台列车的左上端设置防撞滑轮,运行列车的左右上端设置防撞轨道,运行列车与站台列车进行并联对接或者分离的过程中,防撞滑轮在防撞轨道上滑动,支撑着运行列车与站台列车之间的吸引力,使运行列车与站台列车之间保持稳定的2厘米的距离,防止两车相碰摩擦;运行列车与站台列车进行并联对接时,稍有偏差两车之间就会产生位移,智能控制器各自调整本列车的速度使两车同步,两车是在速度传感器控制状态下保持同步运行,为了确保可靠性,在站台列车上设置电控活门,运行列车上设置电控锁定门,站台列车与运行列车同步运行时,电控锁定门穿进电控活门,以机械方式将两车锁定为一体化的双列车,双列车在高速运行中,所述电控锁定门在双列车前端还起到挡风的作用,减少室外气流对室内的影响;与串联式进站不停车高铁列车相比,并联式进站不停车高铁列车的上下乘客交换时间短、效率高,上下乘客交换时,一体化双列车的前后门全部打开,能满足较大客流量的要求,而串联式进站不停车高铁列车只有一个通道,在客流量大的时候上下乘客交换时会产生拥堵现象,串联式进站不停车高铁列车不仅对接机构复杂,而且需要设置变轨的站台轨道,导致操作系统复杂,而并联式进站不停车高铁列车不仅对接机构简单,而且站台轨道不需要变轨,操作系统简单。
