1.一种废旧锌-锰干电池碳包的用途，用于混合式超级电容器正极工作电极材料。

2.如权利要求1所述的用途，其特征在于，所述正极工作电极，以回收的锌-锰干电池碳包为活性物质，聚偏氟乙烯为粘合剂，乙炔黑为导电剂，将三者在N-甲基吡咯烷酮中混合、研磨、调成糊状物，将糊状物均匀涂覆在集流体上，真空干燥，得正极工作电极。

3.一种废旧锌-锰干电池碳包的用途，用于制造混合式超级电容器。

4.如权利要求3的用途，其特征在于，所述混合式超级电容器的制备方法为，将正极工作电极和负极工作电极按涂有活性物质的一面相对叠合，正、负极之间加隔膜，使隔膜饱和吸附电解液，密封，得混合式超级电容器；

其中，正极工作电极，以回收的锌-锰干电池碳包为活性物质，聚偏氟乙烯为粘合剂，乙炔黑为导电剂，将三者在N-甲基吡咯烷酮中混合、研磨、调成糊状物，将糊状物均匀涂覆在集流体上，真空干燥，得正极工作电极；

以氮掺杂碳包覆磷酸钛钠为活性物质，聚偏氟乙烯为粘合剂，乙炔黑为导电剂，将三者在N-甲基吡咯烷酮中混合、研磨、调成糊状物，将糊状物均匀涂覆在集流体上，真空干燥，得负极工作电极。

5.一种正极工作电极，包括

活性物质，以回收的锌-锰干电池碳包为活性物质，

粘合剂，聚偏氟乙烯为粘合剂，

导电剂，乙炔黑为导电剂，

集流体；将活性物质、粘合剂、导电剂三者在N-甲基吡咯烷酮中混合、研磨、调成糊状物，糊状物均匀涂覆在集流体上并真空干燥。

6.如权利要求5所述的正极工作电极，其特征在于，活性物质、聚偏氟乙烯、乙炔黑的质量比为80 : (5‒10) : (15‒10)；更优选的，活性物质在正极上的浓度为1.5‒3 mg/cm2；

所述集流体为石墨纸、铜箔、泡沫镍或不锈钢丝网；所述的真空干燥，干燥条件为：温度为80‒120 °C，时间为8‒12 h，真空度为0.09‒0.1 MPa。

7.一种混合式超级电容器，包括：

正极工作电极；

负极工作电极；

隔膜，位于正极工作电极和负极工作电极之间；隔膜的一面贴合正极工作电极的活性物质层，隔膜的另一面贴合负极工作电极的活性物质层；且隔膜饱和吸附电解液。

8.如权利要求7所述的混合式超级电容器，其特征在于，所述混合式超级电容器在0.5 A/g下循环2000圈，容量保持率（相对于首圈）80‒95%，比能量保持为14‒17 W h/kg，对应的比功率为503 W/kg；

所述的正极工作电极和负极工作电极，其中正极上活性物质与负极上活性物质的质量之比为(3‒3.5) : 1；即正极上的回收的锌-锰干电池碳包与负极上的氮掺杂碳包覆磷酸钛钠的质量之比为(3‒3.5) : 1；

所述的隔膜为Whatman GF/D玻璃纤维或滤纸；所述的电解液为1‒9 mol/L硫酸钠、硝酸钠或醋酸钠；所述的密封为用石蜡膜密封。

9.如权利要求7或8所述的超级电容器，其特征在于，负极工作电极包括，作为活性物质的氮掺杂碳包覆磷酸钛钠，作为粘合剂的聚偏氟乙烯，作为导电剂的乙炔黑，以及集流体；

将活性物质、粘合剂、导电剂三者在N-甲基吡咯烷酮中混合、研磨、调成糊状物，糊状物均匀涂覆在集流体上并真空干燥，得负极工作电极；

更优选的，所述活性物质、聚偏氟乙烯、乙炔黑的质量比为80 : (5‒10) : (15‒10)；所述活性物质在负极上的浓度为4.5‒9 mg/cm2；

所述集流体为石墨纸、铜箔、泡沫镍或不锈钢丝网；

所述的真空干燥，干燥条件为：温度为80‒120  °C，时间为8‒12 h，真空度为0.09‒0.1 MPa。

10.如权利要求7或8所述的超级电容器，其特征在于，所述的回收的锌-锰干电池碳包的制备方法，包括步骤如下：a. 将废旧锌-锰干电池拆解，将碳包与其它组分分开；

b. 将碳包粉末转移至无水乙醇溶液中，室温下搅拌1‒2 h；固液分离，得固体A；

c. 将固体A转移至蒸馏水中，室温下搅拌1‒2 h；固液分离，乙醇洗涤固体2‒3次，得固体B；

d. 将固体B干燥，得回收的锌-锰干电池碳包；

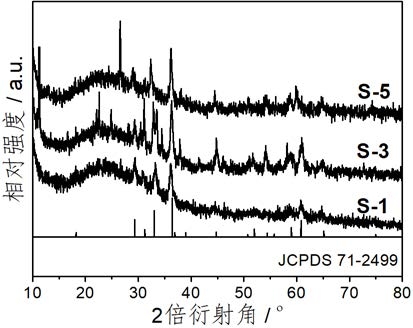

所述的氮掺杂碳包覆磷酸钛钠的制备步骤如下：

h. 将钛酸酯溶解于无水乙醇与丁醇的混合溶液中，得溶液D；

i. 将钠盐、植酸溶解于蒸馏水中，得溶液E；

j. 搅拌下，将溶液E加入到溶液D中，室温下搅拌1‒3 h，得混合液F；

k. 搅拌下，将水性聚氨酯的水溶液加入到混合液F中，室温下搅拌1‒2 h，得混合液G；

l. 将混合液G进行固液分离，得固体H；

m. 将固体H干燥，然后在惰性气体氛中热处理，得氮掺杂碳包覆磷酸钛钠。
