专利号: 2018111134135
申请人: 韶关学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

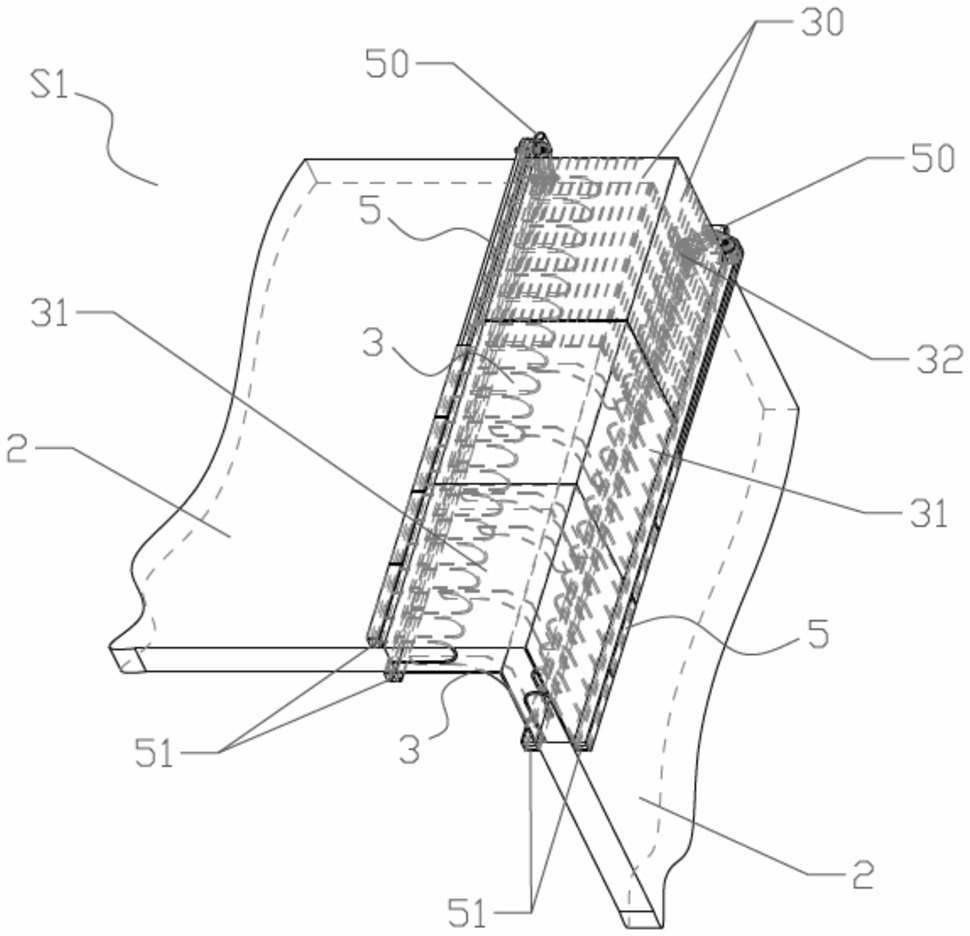

1.一种装配式建筑模板体系,其特征在于:包括水平设置的预制楼板、至少两个竖立于预制楼板上的预制墙板以及复合模板,所述预制楼板之间通过复合模板连接,所述预制墙板、复合模板与预制楼板之间形成用于浇筑混凝土的空腔;所述复合模板由至少一个带肋钢质模板和至少一个高分子塑料模板堆叠组成,且所述带肋钢质模板位于所述高分子塑料模板的下方。

2.根据权利要求1所述的装配式建筑模板体系,其特征在于:包括两个预制墙板和两个复合模板,所述两个预制墙板在水平面上呈直角布置,分别位于两直角边上而不相接,所述两个复合模板分别设于所述两个预制墙板之间的两侧,每个复合模板是由两个垂直相接的侧模板构成的L形结构,且所述两个侧模板分别与所述两个预制墙板中相邻的两个侧边墙面连接;所述两个预制墙板、两个复合模板与预制楼板之间形成用于浇筑混凝土的L形空腔。

3.根据权利要求1所述的装配式建筑模板体系,其特征在于:包括三个预制墙板和三个复合模板,其中两个预制墙板在水平面上横向布置,并位于同一直线上而不相接,另一个预制墙板在水平面上纵向布置,并位于两个横向布置的预制墙板之间,且与两个横向布置的预制墙板所在的直线不相交;其中一个复合模板为直板结构,其位于两个横向布置的预制墙板的一侧,并分别与两个横向布置的预制墙板中相邻的两个侧边墙面连接,其余两个复合模板均是由两个垂直相接的侧模板构成的L形结构,分别位于纵向布置的预制墙板的两侧,每个L形结构的复合模板的两个侧模板分别连接于纵向布置的预制墙板的侧边墙面及与其相邻的横向布置的预制墙板的侧边墙面;所述三个预制墙板、三个复合模板与预制楼板之间形成用于浇筑混凝土的T形空腔。

4.根据权利要求1~3任一项所述的装配式建筑模板体系,其特征在于:所述复合模板中,所述高分子塑料模板的竖直高度小于或等于复合模板的总竖直高度的一半。

5.根据权利要求1~3任一项所述的装配式建筑模板体系,其特征在于:所述预制墙板的内部设有多条预留钢筋,所述预留钢筋穿出所述预制墙板的侧边端面并伸入所述空腔中。

6.根据权利要求5所述的装配式建筑模板体系,其特征在于:所述多条预留钢筋水平设置,并在所述预制墙板的内部从上至下均匀排布。

7.根据权利要求5所述的装配式建筑模板体系,其特征在于:所述预留钢筋穿出所述预制墙板的部分呈U形。

8.根据权利要求1~3任一项所述的装配式建筑模板体系,其特征在于:还包括与预制墙板数量相等的钳夹装置,所述钳夹装置包括连接头和两条夹条,所述连接头设于预制墙板的上方,每条夹条竖直设置,其顶端与所述连接头连接,底端与所述预制楼板连接;所述两条夹条分别设于所述预制墙板的两侧,将所述预制墙板上的复合模板与其侧边墙面夹紧。

9.根据权利要求8所述的装配式建筑模板体系,其特征在于:所述钳夹装置中夹条的底端通过螺栓组件与所述预制楼板连接。

10.一种装配式建筑墙体模块,其特征在于:包括至少一个权利要求1~9任一项所述的装配式建筑模板体系,且所述装配式建筑模板体系的空腔设有通过混凝土现浇成型的墙体。
