专利号: 201811113527X
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

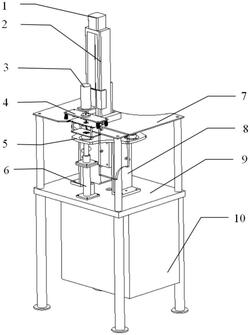

1.一种大核荔枝去核去皮加工机器,其特征在于,包括机架、设置在机架上的支撑平台、工作台、将荔枝送到加工工位的进料机构、去皮机构、核肉分离挡板、去核机构、以及控制箱;所述工作台安装在机架中部位置,所述支撑平台固定在机架顶部位置;所述控制箱位于工作台下方,分别与进料机构、去皮机构、去核机构电连接;

所述去皮机构包括电动推杆、推杆和去皮挡板;所述电动推杆固定安装在工作台上,与控制箱电连接;所述推杆朝上安装在电动推杆的输出端;所述去皮挡板固定在加工工位的荔枝的上方;所述去皮挡板上还设有便于皮肉分离的花型孔;所述核肉分离挡板固定设置在支撑平台上,位于去皮挡板上方,其中部设有便于分离果肉的核肉分离挡块;所述核肉分离挡块由质地柔软的硅胶材料制成,其中部设有十字形开槽;

所述去核机构包括步进电机、直流减速电机、滑台、螺纹刀、以及退核挡板;所述滑台竖直固定在支撑平台上;所述直流减速电机安装在滑台的滑块上,与控制箱电连接;所述步进电机固定在滑台上,与控制箱电连接,并与滑台传动连接,驱动直流减速电机上下运动;所述螺纹刀朝下安装在直流减速电机上,由直流减速电机驱动其旋转;所述退核挡板固定设置在核肉分离挡板的上方,其中部设有便于螺纹刀与果核脱离的退核挡块;所述退核挡块由质地柔软的硅胶材料制成,其中部设有T字行开槽;

所述进料机构包括支撑架、进料电机、凸轮分割器、进料盘、以及放置果实的托盘;所述支撑架固定安装在工作台上,进料电机和凸轮分割器均固定在支撑架上,且所述进料电机与凸轮分割器的输入端传动连接;所述凸轮分割器输出端朝上安装,并与进料盘固定连接,驱动进料盘间歇转动;所述进料盘边缘设有用于加工荔枝的通孔;所述托盘安装在通孔上;

所述去核机构还包括有助于缩短螺纹刀长度的弹性导柱;所述弹性导柱的一端固定在支撑平台上,另一端与退核挡板固定连接,实现退核挡板上下弹性运动。

2.根据权利要求1所述的大核荔枝去核去皮加工机器,其特征在于,还包括收集果肉的第一气缸和第一推块;所述第一气缸安装在支撑平台下方,与支撑平台底部固定,位于核肉分离挡板的一侧;所述第一推块安装在第一气缸上,由第一气缸驱动将果肉推出加工机器。

3.根据权利要求1所述的大核荔枝去核去皮加工机器,其特征在于,还包括收集果核的第二气缸和第二推块;所述第二气缸安装在支撑平台上,与支撑平台固定连接,位于退核挡板的一侧;所述第二推块安装在第二气缸上,由第二气缸驱动将果核推出加工机器。

4.根据权利要求1所述的大核荔枝去核去皮加工机器,其特征在于,所述凸轮分割器的停转数至少设为2,对应的,托盘数量与停转数一致。

5.根据权利要求1所述的大核荔枝去核去皮加工机器,其特征在于,所述弹性导柱设为压簧。

6.根据权利要求1所述的大核荔枝去核去皮加工机器,其特征在于,所述凸轮分割器的输出轴每次旋转的角度为90度。
