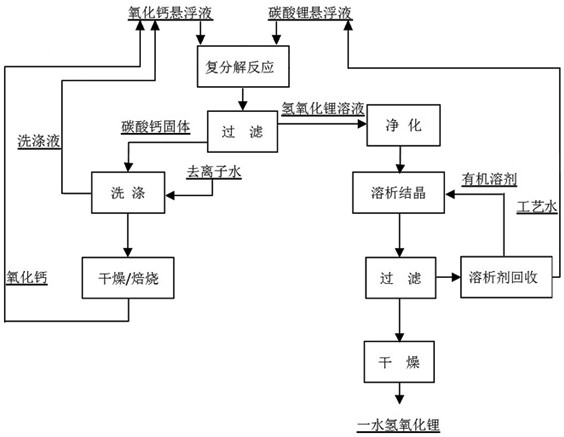

1.一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，包括以下步骤：复分解反应→过滤→净化→溶析结晶→溶剂回收；

所述的复分解反应步骤的条件为：向碳酸锂和氧化钙中分别加入去离子水配制成悬浮液，两种悬浮液分别预热到90℃以上加入到反应釜中进行加热加压搅拌反应，其中反应的温度为100℃～120℃，反应压力为100kPa～200kPa,反应时间为90min～110min，搅拌速率

200～400转/min；

所述的过滤步骤的条件为：将复分解反应完成后的料浆经过过滤后得到碳酸钙固体和氢氧化锂溶液，碳酸钙沉淀用去离子水洗涤，洗涤液用于复分解反应步骤中配制碳酸锂和氧化钙悬浮液，碳酸钙固体进行干燥和焙烧，得到的氧化钙重新用于复分解反应中；

所述的净化步骤的条件为：用阳离子交换树脂除去过滤步骤所得氢氧化锂溶液中的钙、镁杂质；

所述的溶析结晶步骤的条件为：将经过净化后的氢氧化锂溶液加入溶析结晶釜，加入溶析剂进行溶析结晶，将溶析结晶得到的悬浮液进行过滤，得到滤液和滤饼，所得滤饼经过干燥得到一水氢氧化锂；

所述的溶剂回收步骤的条件为：将结晶步骤所得的滤液进行有机溶剂的回收，有机溶剂循环使用，回收有机溶剂后的溶液返回到复分解反应步骤用于配制碳酸锂和氧化钙悬浮液。

2.根据权利要求1所述的一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，所述的碳酸锂与氧化钙摩尔比为1:1～1.25，固液比即氧化钙和碳酸锂与水的质量比为1:3。

3.根据权利要求1所述的一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，所述的阳离子交换树脂为IRC-748、D751和732中的一种。

4.根据权利要求1所述的一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，所述的溶析结晶的温度为0～30℃，溶析剂的加入量为氢氧化锂溶液体积的0.5～2倍，溶析剂在

10min～30min内加完，溶析结晶的时间为30min～120min，一水氢氧化锂干燥温度不高于60℃。

5.根据权利要求1所述的一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，所述的溶析剂为：醇类的甲醇或乙醇，酮类的丙酮或甲基乙基酮，或者二甲基亚砜。

6.根据权利要求1所述的一种利用碳酸锂制备一水氢氧化锂的方法，其特征在于，所述的有机溶剂的回收是采用蒸馏的方法。
