专利号: 201811116782X
申请人: 郭山河
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

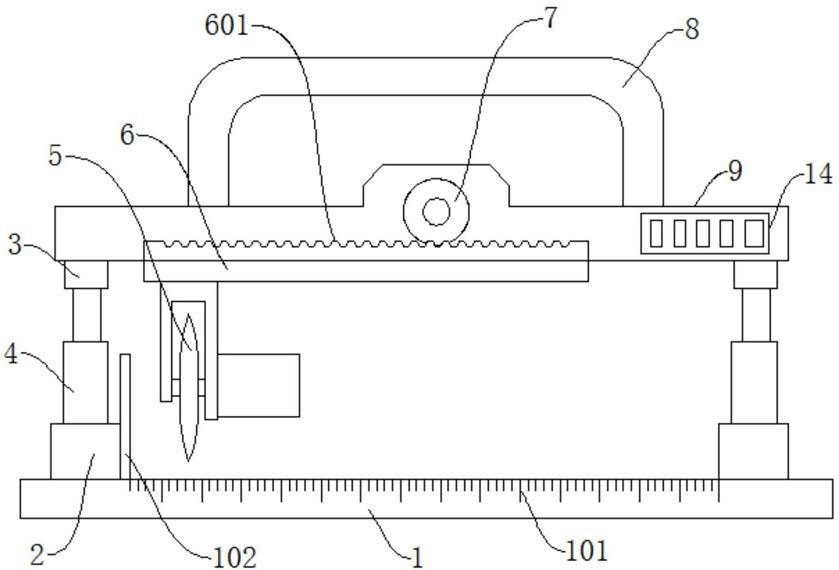

1.一种建筑用可调长度的木材切割机,其特征在于:包括底板(1)、横梁(9)和升降杆(4),所述底板(1)两侧设置有下支撑(2),所述下支撑(2)上方设置有所述升降杆(4),所述升降杆(4)顶部安装有上支撑(3),所述横梁(9)固定安装在所述上支撑(3)上方,其中一侧的所述下支撑(2)侧面设置有可沿底板(1)边缘滑动的基准板(102),所述下支撑(2)和所述上支撑(3)均为拱形,所述底板(1)的前表面设置有刻度标线(101);所述底板(1)的中间镂空区域设置有多个平行于木材长度方向的旋转棍;

所述横梁(9)内部为空腔结构,空腔结构的底部设置有滑槽(901),所述滑槽(901)内安装有移动板(6),所述移动板(6)的顶部设置齿面(601),所述齿面(601)上方设置有驱动齿轮(7),且所述驱动齿轮(7)与所述齿面(601)相啮合;所述移动板(6)底部设置有倒U形安装槽,在该安装槽内固定有切割片(5),且所述倒U形安装槽固定在所述移动板(6)的其中一侧端部;所述驱动齿轮(7)的内孔中安装有驱动轴(10),所述驱动轴(10)一端通过轴承座安装在所述横梁(9)内部,所述横梁(9)外侧设置有手轮(13),且所述手轮(13)可拆卸的安装在所述驱动轴(10)的端部,所述驱动轴(10)的另一端通过离合器(11)与驱动电机(12)相连接;

在倒U形安装槽上朝向基准板(102)一侧的外表面设置有超声波长度探头,超声波长度探头位于切割片(5)的转轴所在的直线上,紧邻该超声波长度探头还设置有超声波高度探头,所述横梁(9)的前表面安装有控制面板(14),且所述控制面板(14)与所述升降杆(4)、超声波高度探头、超声波长度探头、所述离合器(11)和所述驱动电机(12)电连接,所述横梁(9)顶部设置有手柄(8);

所述木材切割机使用时,首先根据木材预设切割长度,进入自动行程模式:启动驱动电机,从而带动移动板下的切割片向前方移动,在移动过程中,切割片转轴左侧的超声波长度探头实时监测该探头距基准板的距离x,当该距离x等于预设切割长度L减去切割片到该探头的距离m时,驱动电机停止工作,此时切割片位于目的地附近,然后启动手动精准调节模式:将基准板向右滑动直至该基准板的左边缘与目标刻度线对齐,由于基准板具有一定高度,然后利用该基准板作为参考,手动转动手轮,进行移动板的精确移动,直至切割片与该基准板的左边缘对齐,然后将基准板在底板上反向滑动到原位置,此时切割片的水平距离调整完毕;

接着进行切割片的高度方向运动及切割作业流程,首先超声波高度探头距离底板的初始高度为已知的固定值H,压缩杆伸缩前,超声波高度探头测量的信号为h,该信号为超声波高度探头距离木材顶端的距离,则木材一半的厚度为(H‑h)/2,则由此可以推算出在切割片深入到木材一半厚度时的压缩杆需要下降的行程距离为切割片底端距离木材表面的距离加上木材厚度的一半,即(h‑R)+(H‑h)/2,其中R为圆形切割片的半径;得到该行程距离后控制升降杆收缩,使切割片向下移动,然后与木材接触并切割,直至压缩杆的下降距离等于上述行程距离时,切割片的底端此时位于木材的一半厚度,然后停止压缩杆下降,并启动底板中间镂空区域设置的多个平行于木材长度方向的旋转棍,使得木材自身自转,在自转的过程中,切割片持续原地切割,待木材旋转180度后,木材完全被切断。

2.根据权利要求1所述一种建筑用可调长度的木材切割机,其特征在于:所述驱动齿轮(7)设置在所述横梁(9)的中部。

3.根据权利要求1所述一种建筑用可调长度的木材切割机,其特征在于:所述滑槽(901)为T型槽,且一侧贯穿所述横梁(9)。

4.根据权利要求1所述一种建筑用可调长度的木材切割机,其特征在于:所述手轮(13)通过十字键插接在所述驱动轴(10)上。

5.根据权利要求1所述一种建筑用可调长度的木材切割机,其特征在于:所述切割片(5)一侧安装有切割电机,且切割电机与所述控制面板(14)电连接。
