专利号: 2018111177376
申请人: 绿美泵业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

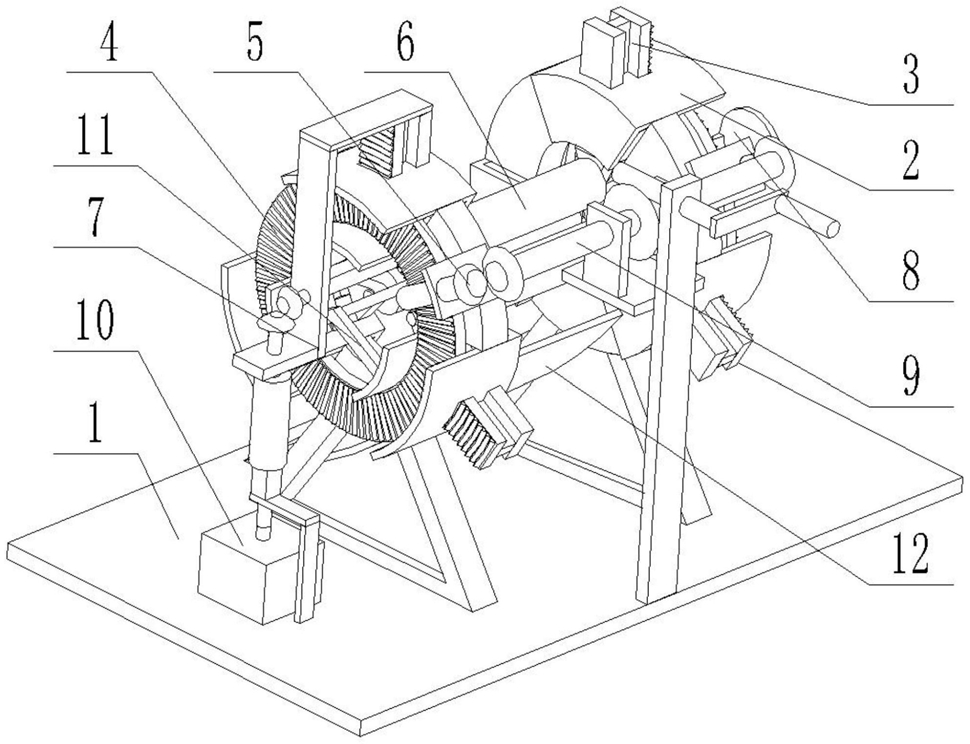

1.一种陶瓷棒研磨机,包括底座(1)、调节装置、研磨辊(6)、传动轮组(7)、联动轮组(9)和驱动器(10),其特征在于:所述的调节装置包括环形架(2)、夹紧滑块(3)、齿盘(4)和控制轮(5),夹紧滑块(3)滑动配合连接在环形架(2)内;齿盘(4)转动配合连接在环形架(2)的内端,齿盘(4)与夹紧滑块(3)啮合传动;控制轮(5)固定连接在环形架(2)上,控制轮(5)与齿盘(4)啮合传动;三个夹紧滑块(3)均匀环绕设置在环形架(2)上,最顶端的夹紧滑块(3)与底面垂直设置在环形架(2)上;

所述的底座(1)包括底板(1-1)、环形架支架(1-2)、驱动器支架(1-3)、蜗杆支架(1-4)和联动轴支架(1-5),环形架支架(1-2)设有两个,两个环形架支架(1-2)分别固定连接在底板(1-1)中端的两侧;驱动器支架(1-3)固定连接在底板(1-1)的左端;蜗杆支架(1-4)固定连接在底板(1-1)的前端;联动轴支架(1-5)固定连接在蜗杆支架(1-4)上;调节装置在底座(1)上对称设有两个,两个环形架(2)分别固定连接在两个环形架支架(1-2)上;

所述的研磨辊(6)包括研磨辊轴(6-1)和滚筒(6-2);滚筒(6-2)固定连接在研磨辊轴(6-1)的中端;研磨辊(6)设有三个,三个研磨辊轴(6-1)的两端分别转动配合连接在三组夹紧滑块(3)的内端;

所述的传动轮组(7)包括Z形架(7-1)、从动锥齿轮轴(7-2)、从动锥齿轮Ⅰ(7-3)、主动锥齿轮Ⅰ(7-4)、主动锥齿轮轴(7-5)和传动套(7-6),从动锥齿轮轴(7-2)转动配合连接在Z形架(7-1)的竖直板内;从动锥齿轮Ⅰ(7-3)固定连接在从动锥齿轮轴(7-2)的一端;主动锥齿轮Ⅰ(7-4)与从动锥齿轮Ⅰ(7-3)啮合传动,主动锥齿轮Ⅰ(7-4)固定连接在主动锥齿轮轴(7-

5)的顶端;主动锥齿轮轴(7-5)转动配合连接在Z形架(7-1)的底端;传动套(7-6)固定连接在主动锥齿轮轴(7-5)的底端;Z形架(7-1)固定连接在左侧顶端的夹紧滑块(3)的外端,从动锥齿轮轴(7-2)通过联轴器固定连接在顶端的研磨辊轴(6-1)的左端;

所述的联动轮组(9)包括联动轴(9-1)、主动锥齿轮Ⅱ(9-2)、蜗轮(9-3)、蜗杆(9-4)和摇把(9-5);联动轴(9-1)的两端分别固定连接一个主动锥齿轮Ⅱ(9-2),蜗轮(9-3)固定连接在联动轴(9-1)的中端;蜗轮(9-3)与蜗杆(9-4)啮合传动;蜗杆(9-4)的前端固定连接一个摇把(9-5);两个控制轮(5)分别与两个主动锥齿轮Ⅱ(9-2)啮合传动,蜗杆(9-4)转动配合连接在蜗杆支架(1-4)上;联动轴(9-1)转动配合连接在联动轴支架(1-5)上;

所述的驱动器(10)包括电机(10-1)、滑块支轴(10-2)和矩形滑块(10-3);滑块支轴(10-2)通过联轴器固定连接在电机(10-1)的输出轴上;矩形滑块(10-3)固定连接在滑块支轴(10-2)的顶端;电机(10-1)固定连接在底板(1-1)上,滑块支轴(10-2)转动配合连接在驱动器支架(1-3)内;矩形滑块(10-3)滑动配合连接在传动套(7-6)内。

2.根据权利要求1所述的一种陶瓷棒研磨机,其特征在于:所述的环形架(2)包括C型架(2-1)和连接块(2-2);C型架(2-1)和连接块(2-2)均设有三个,三个C型架(2-1)和三个连接块(2-2)间隔设置并固定连接;三个C型架(2-1)和三个连接块(2-2)形成闭合圆环;位于底端的两个C型架(2-1)固定连接在一个环形架支架(1-2)上。

3.根据权利要求2所述的一种陶瓷棒研磨机,其特征在于:所述的夹紧滑块(3)包括工形滑块(3-1)、辊轴架(3-2)和挡板(3-3);辊轴架(3-2)和挡板(3-3)固定连接在工形滑块(3-1)的内端;挡板(3-3)位于辊轴架(3-2)的外侧;工形滑块(3-1)滑动配合连接在C型架(2-1)内,挡板(3-3)位于C型架(2-1)的内端;最上端的工形滑块(3-1)与底面垂直;Z形架(7-1)的顶端固定连接在左侧顶端的工形滑块(3-1)的外端;研磨辊轴(6-1)的两端分别转动配合连接在一组辊轴架(3-2)内。

4.根据权利要求3所述的一种陶瓷棒研磨机,其特征在于:所述的齿盘(4)的外端面设有直齿,齿盘(4)的内端面设有阿基米德螺旋槽;齿盘(4)通过带座轴承转动配合连接在三个C型架(2-1)的内端;齿盘(4)的内端面与工形滑块(3-1)的外端面啮合传动。

5.根据权利要求4所述的一种陶瓷棒研磨机,其特征在于:所述的控制轮(5)包括固定板(5-1)、控制杆(5-2)和从动锥齿轮Ⅱ(5-3);控制杆(5-2)通过带座轴承转动配合连接在固定板(5-1)内;控制杆(5-2)的外端固定连接有从动锥齿轮Ⅱ(5-3);控制杆(5-2)的内端设有直齿,控制杆(5-2)的内端与齿盘(4)的外端啮合传动;固定板(5-1)固定连接在位于前端上方的连接块(2-2)上;从动锥齿轮Ⅱ(5-3)与主动锥齿轮Ⅱ(9-2)啮合传动。

6.根据权利要求5所述的一种陶瓷棒研磨机,其特征在于:所述的一种陶瓷棒研磨机还包括进给装置(8);所述的进给装置(8)包括进给槽(8-1)、侧板(8-2)、弹簧轴(8-3)、压缩弹簧(8-4)、滑块(8-5)、滑槽(8-6)和连接板(8-7);侧板(8-2)固定连接在进给槽(8-1)的外端;弹簧轴(8-3)滑动配合连接在侧板(8-2)内;滑块(8-5)固定连接在弹簧轴(8-3)的前端;

压缩弹簧(8-4)套设在弹簧轴(8-3)上;压缩弹簧(8-4)位于侧板(8-2)与滑块(8-5)之间;滑块(8-5)滑动配合连接在滑槽(8-6)内;进给槽(8-1)的两侧各固定连接一个连接板(8-7);

两个连接板(8-7)分别固定连接在右侧底端的两个C型架(2-1)上。

7.根据权利要求6所述的一种陶瓷棒研磨机,其特征在于:所述的一种陶瓷棒研磨机还包括限位柱(11);所述的限位柱(11)包括顶柱支架(11-1)和顶柱(11-2);顶柱(11-2)固定连接在顶柱支架(11-1)的内侧;顶柱支架(11-1)固定连接在左侧底端的两个C型架(2-1)上。

8.根据权利要求7所述的一种陶瓷棒研磨机,其特征在于:所述的顶柱(11-2)和弹簧轴(8-3)的内端设置为球形,弹簧轴(8-3)和顶柱(11-2)的轴线与C型架(2-1)所形成的圆环的轴线在同一条直线上。

9.根据权利要求8所述的一种陶瓷棒研磨机,其特征在于:所述的一种陶瓷棒研磨机还包括退料板(12),所述的退料板(12)的两端分别固定连接在两个位于底部前端的C型架(2-

1)上;退料板(12)向后倾斜设置;所述的退料板(12)的材质为硬质橡胶。
