专利号: 2018111183771
申请人: 绿美泵业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

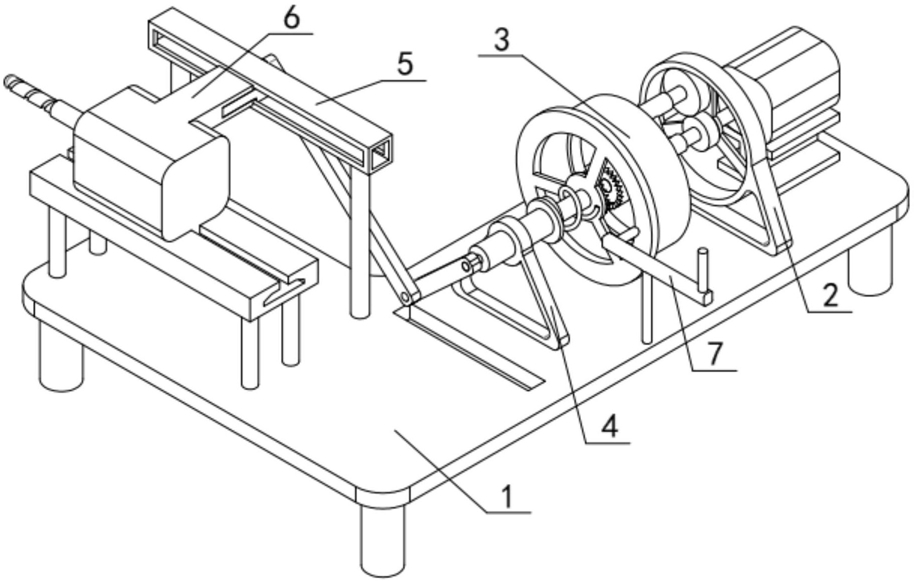

1.一种陶瓷内孔磨削打磨机,包括操作台(1)、换速机构(2)、传动机构(3)、输入机构(4)、输出机构(5)和执行机构(6),其特征在于:所述操作台(1)包括操作台主体(1-1)、电机基座Ⅰ(1-2)、电机Ⅰ(1-3)和通口(1-4),电机基座Ⅰ(1-2)固定连接在操作台主体(1-1)上,电机Ⅰ(1-3)固定连接在电机基座Ⅰ(1-2)上,通口(1-4)设置在操作台主体(1-1)上;

所述换速机构(2)包括中心轮Ⅰ(2-1)、轴Ⅰ(2-2)、中心轮Ⅱ(2-3)、行星轮Ⅰ(2-4)、轴Ⅱ(2-5)、行星架(2-6)、行星轮Ⅱ(2-7)和侧齿轮(2-8),轴Ⅰ(2-2)转动连接在中心轮Ⅰ(2-1)上,中心轮Ⅱ(2-3)固定连接在轴Ⅰ(2-2)的前端,中心轮Ⅱ(2-3)与行星轮Ⅰ(2-4)啮合传动,行星轮Ⅰ(2-4)与中心轮Ⅰ(2-1)啮合传动,轴Ⅱ(2-5)的前端固定连接在行星轮Ⅰ(2-4)上,行星架(2-6)的下上两端分别转动连接在轴Ⅰ(2-2)的中端和轴Ⅱ(2-5)的中端,行星轮Ⅱ(2-

7)固定连接在轴Ⅱ(2-5)的后端,侧齿轮(2-8)包括侧齿轮主体(2-8-1)和侧齿Ⅰ(2-8-2),侧齿Ⅰ(2-8-2)周向均匀设置有多个,多个侧齿Ⅰ(2-8-2)均设置在侧齿轮(2-8)的后端,轴Ⅰ(2-

2)的前端固定连接在电机Ⅰ(1-3)的输出轴上,中心轮Ⅰ(2-1)的下端固定连接在操作台主体(1-1)上;

所述传动机构(3)包括中心轮Ⅲ(3-1)、摩擦环(3-2)、侧齿Ⅱ(3-3)、轴Ⅲ(3-4)和长键(3-5),摩擦环(3-2)固定连接在中心轮Ⅲ(3-1)内端的前侧,侧齿Ⅱ(3-3)周向均匀设置有多个,多个侧齿Ⅱ(3-3)均设置在中心轮Ⅲ(3-1)内端的中心,轴Ⅲ(3-4)的前端固定连接在中心轮Ⅲ(3-1)上,长键(3-5)固定连接在轴Ⅲ(3-4)的后端,摩擦环(3-2)与行星轮Ⅱ(2-7)摩擦传动;

所述输入机构(4)包括特种轴(4-1)、长键槽(4-2)和轴承座(4-3),长键槽(4-2)设置在特种轴(4-1)内,特种轴(4-1)的中端转动连接在轴承座(4-3)内,轴承座(4-3)的下端固定连接在操作台主体(1-1)上,长键(3-5)滑动连接在长键槽(4-2)内,轴Ⅲ(3-4)上套有拉簧,拉簧的左右两端分别固定连接在特种轴(4-1)的前端和中心轮Ⅲ(3-1)的后端;

所述输出机构(5)包括连杆Ⅰ(5-1)、连杆Ⅱ(5-2)、滑块(5-3)和直线导轨Ⅰ(5-4),连杆Ⅰ(5-1)的一端固定连接在特种轴(4-1)的后端,连杆Ⅰ(5-1)的另一端与连杆Ⅱ(5-2)的一端铰接连接,连杆Ⅱ(5-2)的另一端与滑块(5-3)的前端铰接连接,滑块(5-3)的中端滑动连接在直线导轨Ⅰ(5-4)内,直线导轨Ⅰ(5-4)的下端固定连接在操作台主体(1-1)上;

所述执行机构(6)包括电机基座Ⅱ(6-1)、直线导轨Ⅱ(6-2)、电机Ⅱ(6-3)和钻头(6-

4),电机基座Ⅱ(6-1)上设置有电机安装槽(6-1-1),电机基座Ⅱ(6-1)的前端固定连接在滑块(5-3)的后端,电机基座Ⅱ(6-1)的下端滑动连接在直线导轨Ⅱ(6-2)内,直线导轨Ⅱ(6-

2)的下端固定连接在操作台主体(1-1)上,电机Ⅱ(6-3)固定连接在电机基座Ⅱ(6-1)上设置的电机安装槽(6-1-1)内,钻头(6-4)固定连接在电机基座Ⅱ(6-1)输出轴的左端。

2.根据权利要求1所述的一种陶瓷内孔磨削打磨机,其特征在于:该陶瓷内孔磨削打磨机还包括制动构件(7),所述的制动构件(7)包括制动杆(7-1)、转轴(7-2)、接触柱(7-3)和把手(7-4),转轴(7-2)固定连接在制动杆(7-1)的下端,接触柱(7-3)固定连接在制动杆(7-

1)左端的前侧,把手(7-4)固定连接在制动杆(7-1)右端的上侧,转轴(7-2)的下端转动连接在操作台主体(1-1)上,接触柱(7-3)与中心轮Ⅲ(3-1)的后端接触。

3.根据权利要求1所述的一种陶瓷内孔磨削打磨机,其特征在于:所述电机Ⅰ(1-3)采用低速电机且具有电磁抱闸。

4.根据权利要求1所述的一种陶瓷内孔磨削打磨机,其特征在于:所述行星轮Ⅱ(2-7)为摩擦轮。
