专利号: 2018111185404
申请人: 王春阳
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

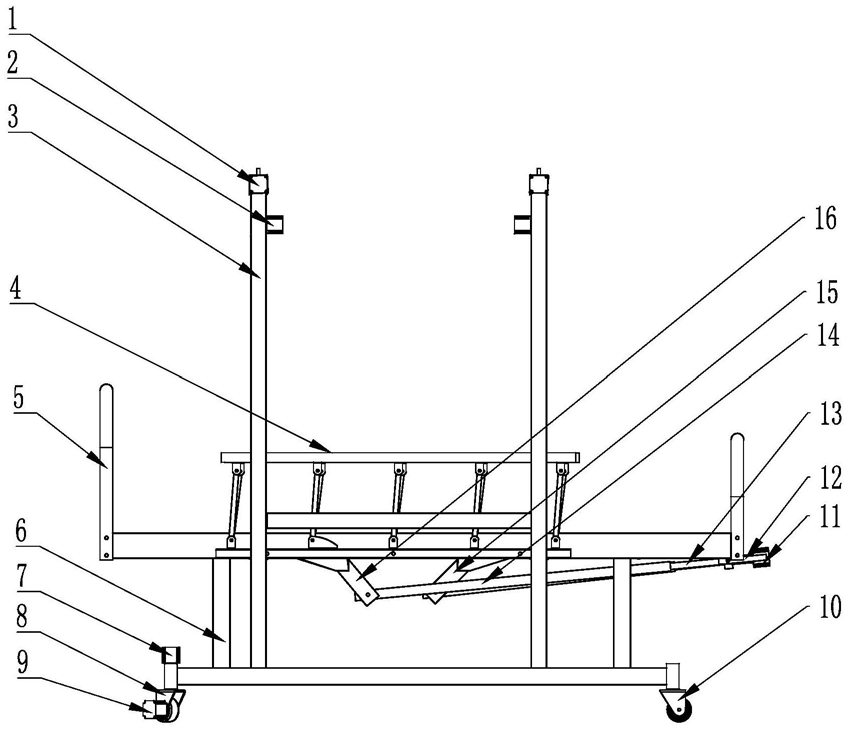

1.一种医疗多功能病床,包括床体机构、翻身机构、智能控制系统,其特征是:翻身机构固定安装在床体机构上,智能控制系统安装在床体机构、翻身机构上;翻身机构为上滑块、下滑块、翻身机构横杆、翻身机构立杆,翻身机构横杆固定在床架的床横柱上,在翻身机构横杆的两端分别固定有翻身机构立杆,在两个翻身机构立杆上固定连接有上滑块,下滑块固定安装在床体机构上,上滑块下连接有升降机。

2.根据权利要求1所述的一种医疗多功能病床,其特征是:所述的床体机构为床架、活动床板、床板调节装置,活动床板安装在床架上,并与床架铰链转动连接,床板调节装置分别连接床架与活动床板,床板调节装置可驱动活动床板抬起、落下。

3.根据权利要求1所述的一种医疗多功能病床,其特征是:所述的床架为床头架、床尾架、床立柱、床架长边框、床横柱、床轮柱、床扶手、转向轮、床架连接杆、固定轮,两个床架长边框固定连接有固定床板,床头架与床尾架分别安装在两个床架长边框的两边,床立柱的一端与床架的床架连接杆固定连接,床架的固定床板与其中一个床架连接杆固定连接,床立柱的另一端与床横柱固定连接,床横柱与床轮柱固定连接,其中一个床轮柱的两个端部通轮固定管固定连接有两个转向轮,一个床轮柱的两个端部通轮固定管固定连接有两个驱动轮;在两个床架长边框上分别安装有床扶手。

4.根据权利要求2所述的一种医疗多功能病床,其特征是:所述的床板调节装置为上床板拉伸板、下床板拉伸板、床板升降电机、床板升降电机固定板、丝杠、丝杠螺母管,上床板拉伸板固定在上活动床板的底面,下床板拉伸板固定在组合活动床板的底面;在上床板拉伸板上转动连接有丝杠螺母管,丝杠螺母管与丝杠螺旋副连接,丝杠安装在轴承座的轴承内,轴承座与床架转动连接,床板升降电机固定板与轴承座固定连接,床板升降电机固定在床板升降电机固定板上,床板升降电机通过连轴器与丝杠传动连接;在下床板拉伸板上转动连接有丝杠螺母管,丝杠螺母管与丝杠螺旋副连接,丝杠安装在轴承座的轴承内,轴承座与床架转动连接,床板升降电机固定板与轴承座固定连接,床板升降电机固定在床板升降电机固定板上,床板升降电机通过连轴器与丝杠传动连接;

5.根据权利要求1、4所述的一种医疗多功能病床,其特征是:所述的升降机为升降机电机、升降带、公插头或母插头,升降机上安装有升降机电机,升降机通过卷绕升降带来提升,升降带的端部连接有锁扣或锁舌。

6.根据权利要求1所述的一种医疗多功能病床,其特征是:所述的下滑块为直线导轨、插头连接块,插头连接块与直线导轨连接;插头连接块上有锁扣和锁舌。

7.根据权利要求6所述的一种医疗多功能病床,其特征是:所述的直线导轨为丝杠直线导轨,丝杠直线导轨为滑块连轴器、滑块电机固定块、滑块丝杠、滑块轴承、滑块主杆、滑块丝杠螺母、滑块丝杠螺母驱动块、滑块轴承固定件;丝杠的两端分别通过滑块轴承固定安装在滑块轴承固定件内,两个滑块轴承固定件一个在滑块主杆内、另一个在滑块主杆的端部并与滑块主杆固定连接,滑块电机固定块与滑块轴承固定件固定连接,滑块电机与滑块电机固定块固定连接,滑块电机通过滑块连轴器与滑块丝杠传动连接,滑块丝杠与滑块丝杠螺母螺旋副连接,滑块丝杠螺母上留有滑块丝杠螺母驱动块。

8.根据权利要求1或6所述的一种医疗多功能病床,其特征是:所述的升降机连接块中间留有孔,滑块丝杠螺母驱动块安装在升降机连接块的孔内;插头连接块中间留有孔,滑块丝杠螺母驱动块安装在插头连接块的孔内。

9.根据权利要求1所述的一种医疗多功能病床,其特征是:所述的智能控制系统为智能机器人、手持单元、驱动板、监控装置,手持单元、驱动板、监控装置分别与智能机器人连接。

10.根据权利要求1所述的一种医疗多功能病床,其特征是:所述的智能控制系统为主控器、手持单元、驱动板、监控装置,手持单元、驱动板、监控装置分别与主控器连接。
