专利号: 2018111188934
申请人: 义乌市志群拉链有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

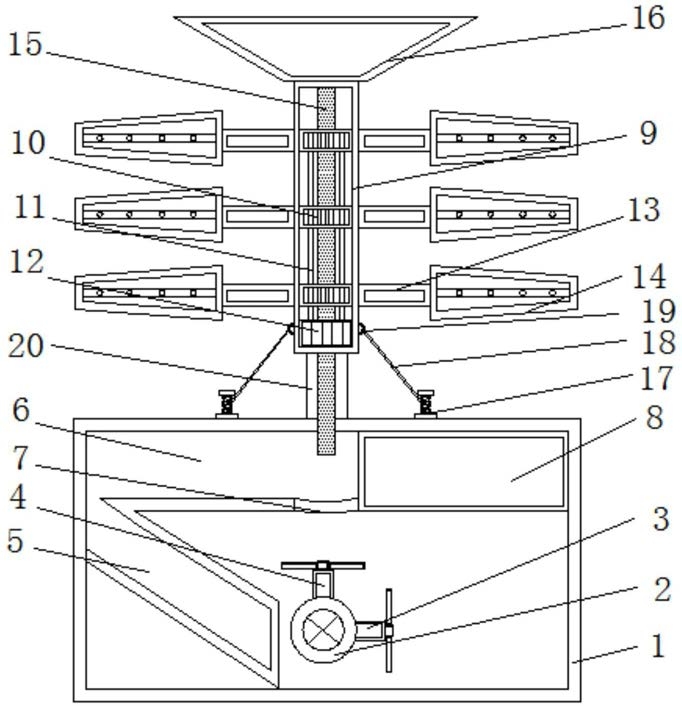

1.一种海上潮汐风力发电装置,包括潮汐水库(1),其特征在于:所述潮汐水库(1)内腔中部前后端面安装有潮汐发电机仓(2),所述潮汐发电机仓(2)右侧从前往后均匀安装有横向涡轮机(3),所述潮汐发电机仓(2)顶部从前往后均匀安装有竖向涡轮机(4),所述潮汐水库(1)内腔左侧开设有进水道(5),所述潮汐水库(1)内腔顶部左侧开设有储水库(6),所述储水库(6)右侧连通安装有储水箱(8),所述储水箱(8)与储水库(6)之间开设有出水口(7),所述出水口(7)上方设置有连接水管(15),所述连接水管(15)贯穿潮汐水库(1)顶部延伸至风力发电机支柱(9)内腔中,所述风力发电机支柱(9)内腔从上往下均匀安装有三组齿轮(10),三组所述齿轮(10)底部均通过齿轮连接杆(11)连接,所述齿轮(10)底部通过齿轮连接杆(11)连接有风力发电机(12),所述齿轮(10)外壁均匀安装有扇叶连接杆(13),所述风力发电机支柱(9)上均匀开设有与扇叶连接杆(13)相匹配的活动开口,所述扇叶连接杆(13)远离齿轮(10)一端均连接有风叶(14),所述风叶(14)共设置有十二组,十二组风叶(14)以风力发电机支柱(9)为圆心呈环形等距离从上到下均匀排布,所述连接水管(15)顶部安装有雨水收集板(16),所述风力发电机支柱(9)外壁底部均匀开设有连接扣(19),所述连接扣(19)上安装有连接钢索(18),所述连接钢索(18)远离连接扣(19)一端连接有固定装置(17),所述固定装置(17)固定安装在潮汐水库(1)顶部;所述横向涡轮机(3)与竖向涡轮机(4)为结构相同的两组,所述竖向涡轮机(4)包括潮汐发电机(41),所述潮汐发电机(41)远离潮汐发电机仓(2)一端均安装有转动轴(42),所述转动轴(42)外壁安装有涡轮扇叶(43);所述固定装置(17)包括固定块(171),所述固定块(171)顶部安装有固定杆(172),所述固定杆(172)外壁开设有线槽(173),所述固定杆(172)顶部安装有限位块(174);所述扇叶连接杆(13)包括扇叶杆(131),所述扇叶杆(131)靠近风叶(14)一端前后端面均安装有连接片(132),所述风叶(14)靠近扇叶杆(131)一端开设有连接孔,两组所述连接片(132)通过六角螺母(133)穿过连接孔进行连接;所述出水口(7)左右两侧均倾斜有十度,且储水库(6)底部安装有导流板,导流板右侧延伸至出水口(7)左侧;所述风力发电机支柱(9)底部外壁均匀开设有四组连接扣(19),所述固定装置(17)共设置有四组,四组固定装置(17)在潮汐水库(1)顶部左右两侧前后端面均匀设置,所述连接扣(19)位置与固定装置(17)相匹配。2.一种根据权利要求1所述的海上潮汐风力发电装置的发电方法,其特征在于:包括如下步骤,S1:检查各部件是否正常工作,外界刮风时,各个角度的风向吹向风叶(14),十二组风叶(14)能够接收各角度的风,风吹动风叶(14)带动扇叶连接杆(13)与齿轮(10)进行转动,齿轮(10)通过齿轮连接杆(11)同时转动带动风力发电机(12)将机械能转化为电能;S2:当海边发生暴雨时,风带动风叶14转动的同时,雨水进入雨水收集板(16)中被收集,通过连接水管(15)输送到出水口(7)正上方,雨水从出水口(7)下落冲击竖向涡轮机(4),为竖向涡轮机(4)提供动力旋转,竖向涡轮机(4)通过潮汐发电机(41)将重力势能转化为电能;S3:当海水发生潮汐现象时,海水发生涨潮,海水进入潮汐水库(1)中,冲击横向涡轮机(3),横向涡轮机(3)正向旋转,将动能转化为电能,当海水退潮时,部分海水从进水道(5)中退出,使得横向涡轮机(3)反向旋转,将动能转化为电能输送到潮汐发电机仓(2)中;

S4:海水涨潮时,因海水冲击力大,海水通过潮汐水库(1)进入进水道(5)上升到储水库(6)与储水箱(8)中,当海水退去后,部分海水通过进水道(5)返回,部分海水在储水库(6)与储水箱(8)中通过出水口(7)下落,使得竖向涡轮机(4)受到冲击正向旋转,将重力势能转化为电能。
