专利号: 2018111189509
申请人: 管浩铭
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

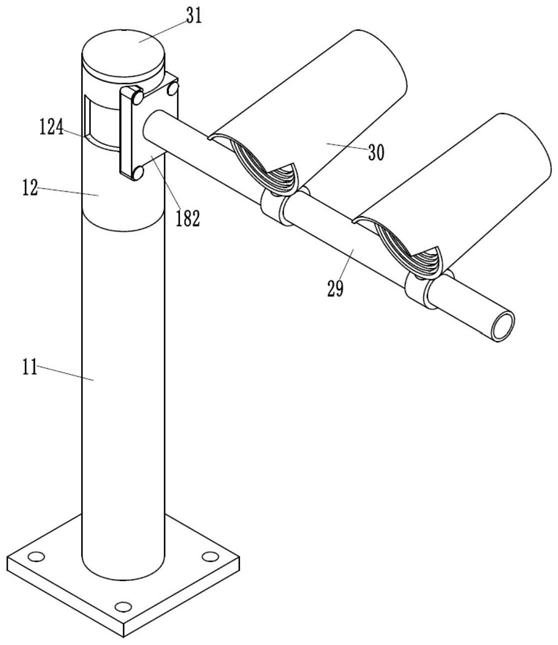

1.一种可旋转的交通监控摄像头安装支架,包括固定在马路边上的地面上的立柱(11),立柱(11)的上端固定有呈圆柱体状的基座(12),其特征在于:所述基座(12)上成型有上沉孔(121)和下沉孔(122),上沉孔(121)的底面上成型有向上凸起的凸台(123),凸台(123)上通过轴承(13)铰接有旋转套(14),旋转套(14)的外壁与上沉孔(121)的内壁之间间隙配合连接,所述旋转套(14)的上端内壁上固定有内齿圈(15),内齿圈(15)啮合有驱动齿轮(16),驱动齿轮(16)固定在第一电机(17)的电机轴上,第一电机(17)通过支架固定在上沉孔(121)的上端内壁上;所述基座(12)的外壁上成型有与上沉孔(121)相通的豁口(124),豁口(124)内套接有旋转块(18),所述旋转块(18)包括一体成型的插块(181)和呈T字型的安装板(182),插块(181)穿过豁口(124)的伸出端固定在旋转套(14)的外壁上,所述安装板(182)的内壁上成型有与基座(12)的外壁相配合的弧形内壁(183),所述安装板(182)上成型有四个开口锥孔(184),每个开口锥孔(184)内套接有一个锥台(19),每个锥台(19)上固定在拉杆(20)的一端,其中两个拉杆(20)的另一端穿过基座(12)的外壁伸入到上沉孔(121)内的端部分别固定在第一移动块(21)的两端,第一移动块(21)的中部螺接有第一螺杆(22),第一螺杆(22)的一端与第二电机(23)的电机轴固定连接,第二电机(23)固定在上沉孔(121)的内壁上,另外两个拉杆(20)的另一端穿过基座(12)的外壁伸入到下沉孔(122)内的端部分别固定在第二移动块(24)的两端,第二移动块(24)的中部螺接有第二螺杆(25),第二螺杆(25)的一端与第三电机(26)的电机轴固定连接,第三电机(26)固定在下沉孔(122)的内壁上;所述安装板(182)上固定有横向设置的安装杆(29),安装杆(29)上固定有多个监控摄像头(30);所述立柱(11)的下端设有控制面板,控制面板与所述第一电机(17)、第二电机(23)和第三电机(26)电性连接。

2.根据权利要求1所述的一种可旋转的交通监控摄像头安装支架,其特征在于:所述开口锥孔(184)包括通孔(1841)、锥孔(1842)和与通孔(1841)、锥孔(1842)相通的开口槽(1843),四个所述开口锥孔(184)的开口槽(1843)的开口方向一致,所述开口槽(1843)的宽度等于通孔(1841)的直径;所述锥台(19)的外壁压靠在锥孔(1842)的内壁上。

3.根据权利要求1所述的一种可旋转的交通监控摄像头安装支架,其特征在于:所述轴承(13)有两个,两个轴承(13)分别固定在旋转套(14)的上下端。

4.根据权利要求1所述的一种可旋转的交通监控摄像头安装支架,其特征在于:所述旋转套(14)带动插块(181)在豁口(124)内运行的角度a的范围在90°~105°。

5.根据权利要求1所述的一种可旋转的交通监控摄像头安装支架,其特征在于:所述基座(12)的上端固定有盖板(31)。
