专利号: 2018111204778
申请人: 陕西富兴环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

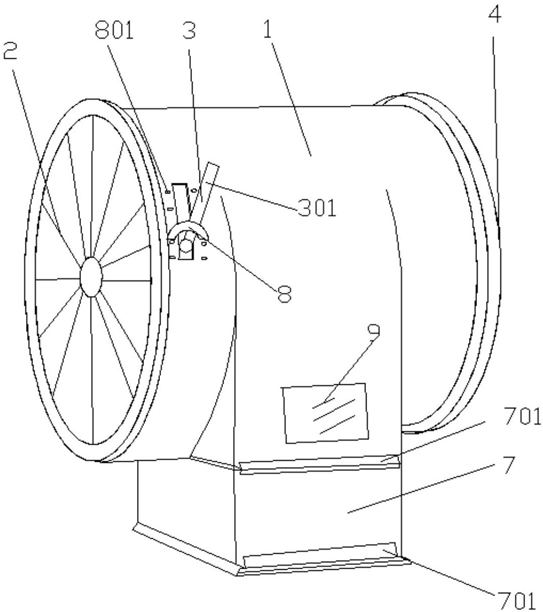

1.工业窑炉可调式烟气预降尘装置,具有过滤降尘仓(1);其特征在于:所述过滤降尘仓(1)为横向直通的筒型结构;所述过滤降尘仓(1)的气流入口端安装可形成旋转气流的固定风叶(2);且固定风叶(2)安装可调节气流流量大小的风叶调节阀(3);所述过滤降尘仓(1)的气流出口端安装进行精细二次过滤的过滤网(4);所述过滤降尘仓(1)内位于固定风叶(2)和过滤网(4)之间同轴设有收尘挡板装置(5);所述收尘挡板装置(5)具有若干同心均布的弧形挡板(6),且具有弧形挡板(6)的收尘挡板装置(5)沿过滤降尘仓(1)内圆周侧壁固定安装;其中收尘挡板装置(5)利用固定风叶(2)形成的旋转气流的离心力作用结合收尘挡板装置(5)同心均布的若干弧形挡板(6)的重力挡尘和重力落尘双重作用实现干式无动力重力降尘和落尘;位于收尘挡板装置(5)正下方与过滤降尘仓(1)上下通连还设有集尘仓(7);

所述固定风叶(2)具有前后同轴安装呈环形的固定风叶架(201)和活动圈(202);其中固定风叶架(201)固连风叶(203)一端;风叶(203)另一端扭转一定角度固连活动圈(202),且活动圈(202)可相对固定风叶架(201)同轴自由转动;通过调节活动圈(202)相对固定风叶架(201)的转动角度调节风叶(203)的扭转角度,以实现固定风叶(2)通风量大小的调节;

所述风叶调节阀(3)具有阀杆(301);所述阀杆(301)一端固连活动圈(202),所述阀杆(301)另一端可拆卸连接固定夹(8);所述固定夹(8)位于过滤降尘仓(1)外仓壳固定安装以锁定活动圈(202)相对固定风叶架(201)转动后的角度,进而锁定风叶(203)的扭转角度,以实现固定风叶(2)通风量大小的锁定;

所述过滤网(4)为与过滤降尘仓(1)气流出口端适配的网状圆盘结构;所述过滤网(4)外缘具有法兰盘(401),且过滤网(4)通过法兰盘(401)可拆卸连接过滤降尘仓(1)。

2.根据权利要求1所述的工业窑炉可调式烟气预降尘装置,其特征在于:所述过滤降尘仓(1)的气流入口端与工业窑炉引风机的轴流风道相通连;所述过滤降尘仓(1)的气流出口端与工业窑炉脱硫塔相通连。

3.根据权利要求1所述的工业窑炉可调式烟气预降尘装置,其特征在于:所述收尘挡板装置(5)具有同轴的前后环形架(501);所述前后环形架(501)之间支撑焊接固连若干弧形挡板(6);且若干弧形挡板(6)沿过滤降尘仓(1)的内圆周侧壁呈中心对称均匀分布;且弧形挡板(6)通过前后环形架(501)支撑固定安装于过滤降尘仓(1)内圆周侧壁。

4.根据权利要求1所述的工业窑炉可调式烟气预降尘装置,其特征在于:所述弧形挡板(6)为表面抛光处理的弧形挡板;且同心均布的弧形挡板(6)呈中心对称;且呈中心对称的若干弧形挡板(6)组成的弧形挡板集旋转方向(601)逆向于固定风叶(2)形成的旋转气流的方向设置。

5.根据权利要求1所述的工业窑炉可调式烟气预降尘装置,其特征在于:所述集尘仓(7)安装清灰仓抽板(701);所述清灰仓抽板(701)具有多个;且多个清灰仓抽板(701)位于集尘仓(7)内上下间隔一定距离层叠设置。
