专利号: 201811120970X
申请人: 杭州氨博工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

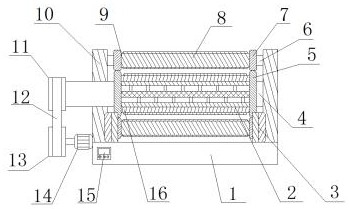

1.一种海洋渔船捕鱼用防滑型收网装置,包括固定在船板上的底座(1),其特征在于,所述底座(1)顶部外壁的两侧均设置有支撑板(10),且两个支撑板(10)的两侧外壁均开有第一沉孔,两个所述第一沉孔的内壁均设置有第一轴承,且两个第一轴承的内壁均转动连接有第一转动轴(4),两个所述第一转动轴(4)的外壁远离支撑板(10)的一端均设置有收网辊(5),且收网辊(5)外壁的两侧均设置有等距离呈环形分布的第二齿条(18),所述收网辊(5)的两侧内壁均设置有第一固定杆(19),且第一固定杆(19)的外壁设置有等距离呈环形分布的第一支架(20),所述第一支架(20)的外壁远离第一固定杆(19)的一端设置有转动辊(22),且转动辊(22)与收网辊(5)之间填充有缓冲棉(21),两个所述支撑板(10)的一侧外壁靠近顶部和底部的位置均开有第二沉孔,且第二沉孔的内壁均设置有第二轴承,所述第二轴承的内壁转动连接有第二转动轴(6),所述第二转动轴(6)的外壁远离支撑板(10)的一端设置有约束辊(7),且约束辊(7)的两侧内壁均设置有第二固定杆(23),所述第二固定杆(23)的外壁设置有等距离呈环形分布的第二支架(24),且第二支架(24)的外壁远离第二固定杆(23)的一端与约束辊(7)之间通过螺栓连接,所述约束辊(7)的外壁开有约束槽(9),且约束槽(9)的外壁套接有第二套筒(8),所述约束辊(7)外壁的两侧均设置有等距离呈环形分布的第一齿条(17),且第一齿条(17)与第二齿条(18)之间相互啮合,所述第一转动轴(4)的一侧外壁设置有第一皮带轮(11),且第一皮带轮(11)的外壁转动连接有皮带(12)。

2.根据权利要求1所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述支撑板(10)的一侧外壁靠近底部的位置设置有电动机(14),且电动机(14)输出轴的一端设置有第二皮带轮(13),第二皮带轮(13)与皮带(12)之间形成转动连接。

3.根据权利要求1所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述底座(1)的一侧外壁设置有调节器(15),且调节器(15)与电动机(14)之间呈电性连接。

4.根据权利要求1所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述收网辊(5)的外壁开有收网槽(16),且收网槽(16)的外壁套接有第一套筒(2),第一套筒(2)的外壁设置有等距离呈环形分布的刺钉(25),第一套筒(2)的材质为金属材料。

5.根据权利要求1所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述底座(1)一侧外壁的两侧均设置有收束板(3),且两个收束板(3)的一侧外壁均设置有等距离呈环形分布的光滑凸起(31)。

6.根据权利要求5所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述收束板(3)的外壁远离底座(1)的一端设置有立柱(26),且立柱(26)与收束板(3)之间开有半圆槽(32)。

7.根据权利要求1所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述底座(1)的顶部外壁开有凹槽(27),且凹槽(27)的内壁靠近顶部的位置设置有过滤网(28)。

8.根据权利要求7所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述凹槽(27)的一侧外壁位于底部的位置开有排水口,且排水口的内壁设置有排水管(29)。

9.根据权利要求7所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述凹槽(27)的底部内壁设置有固定板(30),且固定板(30)的横截面为直角三角形。

10.根据权利要求3所述的一种海洋渔船捕鱼用防滑型收网装置,其特征在于,所述调节器(15)和电动机(14)均通过导线连接有开关,且开关通过导线连接有电源。
