按钮开关
¥29900
专利号: 2018111232161
申请人: 平湖市华兴电子有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2023-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

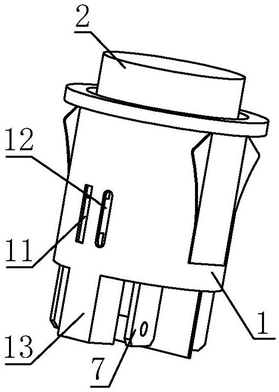

1.按钮开关,包括开关壳体(1)及安装于开关壳体(1)上的按钮帽(2);其特征在于:所 述开关壳体(1)内设有按钮机构;所述按钮机构包括相对设置的动触头(5)及静触头(6),所述动触头(5)安装于动触头安装座(4),所述动触头安装座(4)可活动安装于所述开关壳体(1)内,所述动触头(5)与动触头安装座(4)之间设有复位装置(9);所述静触头(6)固设于所述开关壳体(1)内,所述静触头(6)连接于接线柱(7),所述接线柱(7)延伸至所述开关壳体(1)外;所述动触头安装座(4)与开关壳体(1)之间设有用于固定动触头(5)位置的辅助机构(8);所述辅助机构(8)为钢丝结构,所述开关壳体(1)设有内部为空腔的第一安装部(13),所述第一安装部(13)设有第一安装槽(130),所述动触头安装座(4)设有第二安装部(43),所述第二安装部(43)设有第一挂置部(431);钢丝一端挂置于所述第一挂置部(431),另一端挂置于所述第一安装槽(130)内;所述动触头安装座(4)设有支柱连杆(42),所述复位装置(9)安装于所述支柱连杆(42)上且位于所述动触头安装座(4)与动触头(5)之间;所述第二安装部(43)设有第二安装槽 (430),所述第一挂置部(431)形成于所述第二安装槽(430)内;第一挂置部(431)形状与第二安装槽(430)形状相适配,具有呈挂钩状的挂置部,辅助机构(8)一端沿呈不规则曲线状的第二安装槽(430)的边沿挂置在第一挂置部(431)处的挂置部上,实现动触头(5)与静触头(6)之间的接触,第一挂置部(431)凸出第二安装槽(430)的槽底面,并形成于第二安装槽(430)内,第一挂置部(431)表面与第二安装部(43)表面齐平。

2.根据权利要求1所述的按钮开关,其特征在于:两根所述支柱连杆(42)之间的动触头安装座(4)上设有定位杆(41),所述定位杆(41)包括定位部(410)与导向部(411),定位部(410)与导向部(411)均呈柱状,所述导向部(411)的截面面积小于定位部(410)的截面面积。

3.根据权利要求2所述的按钮开关,其特征在于:所述定位部(410)与导向部(411)一体成型设置。

4.根据权利要求1所述的按钮开关,其特征在于:所述开关壳体(1)壁面形成第一滑槽(11),所述动触头安装座(4)设有定位凸起(44),所述定位凸起(44)滑动于所述第一滑槽(11)内。

5.根据权利要求4所述的按钮开关,其特征在于:位于所述第一滑槽(11)侧边的所述开关壳体(1)壁面形成观察槽(12)。

6.根据权利要求1所述的按钮开关,其特征在于:所述按钮帽(2)与动触头安装座(4)之间设有指示灯(10)。

7.根据权利要求6所述的按钮开关,其特征在于:所述按钮帽(2)内还设有用于保护指示灯(10)的保护盖(3)。
