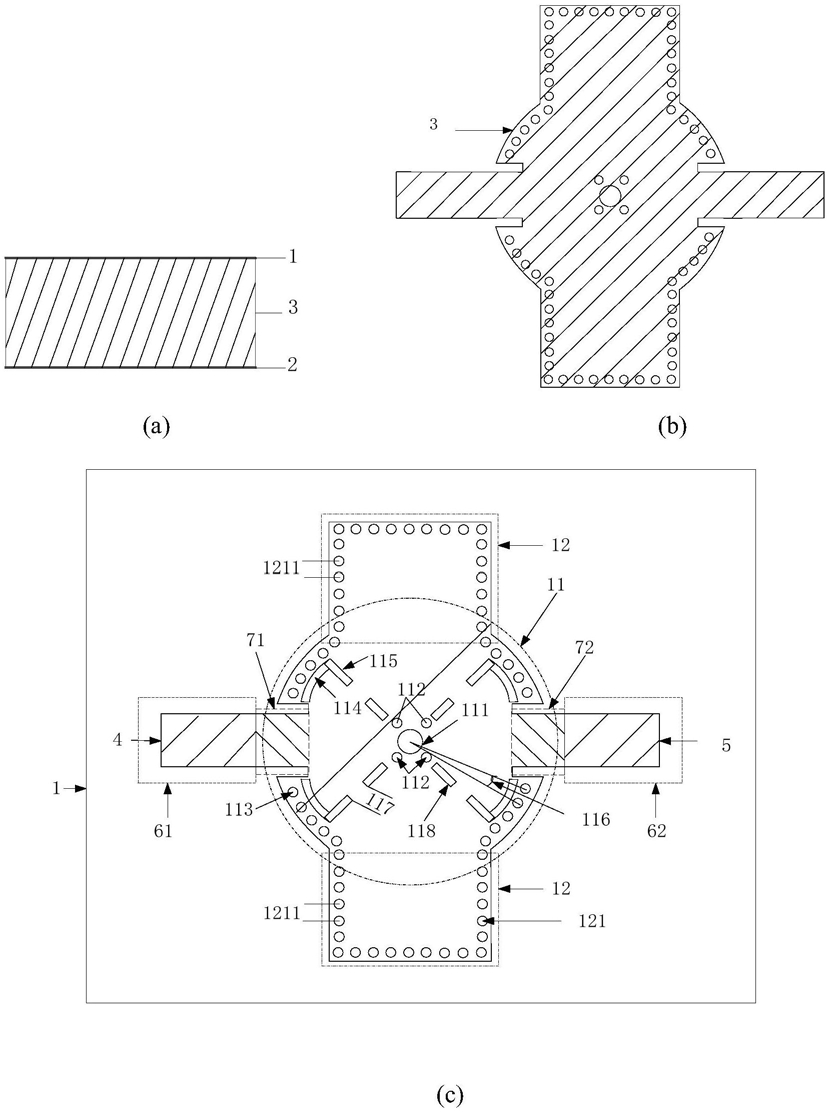

1.一种圆形基片集成波导带通滤波器，其特征在于，包括由上至下设置的上层金属贴片(1)、介质基片(3)、下层金属贴片(2)；

所述上层金属贴片(1)的中部为圆形贴片(11)，圆形贴片(11)中心设有一个第一金属通孔(111)，第一金属通孔(111)的上、下两侧分别设置两个第二金属通孔(112)，第一金属通孔(111)的直径大于第二金属通孔(112)；

圆形贴片(11)的左、右两侧分别通过第一共面波导(71)、第二共面波导(72)过渡为第一微带线(61)、第二微带线(62)，第一微带线(61)连接输入端(4)、第二微带线(62)连接输出端(5)；

圆形贴片(11)上、下两侧分别连接一个矩形贴片(12)，圆形贴片(11)中沿着圆周边线设有一排第三金属通孔(113)，矩形贴片(12)中沿着不与圆形贴片(11)连接的三侧边线分别设有一排第四金属通孔(121)；每个金属通孔从上至下依次贯穿上层金属贴片(1)、介质基片(3)、下层金属贴片(2)；

圆形贴片(11)上刻蚀4组第一矩形槽(115)、第二矩形槽(118)和圆弧形槽(114)，圆弧形槽(114)沿着第三金属通孔(113)的内侧设置，第一矩形槽(115)与圆弧形槽(114)相连，第一矩形槽(115)、第二矩形槽(118)沿着圆形贴片(11)的径向设置，将圆形贴片(11)均分成四部分。

2.根据权利要求1所述的圆形基片集成波导带通滤波器，其特征在于，所述圆形贴片(11)的宽度即圆形贴片(11)的圆心到圆形贴片(11)圆周处的第三金属通孔(113)的圆心间的距离，采用面积等效法确定，根据以下公式确定矩形谐振腔的尺寸：式中，fc为圆形基片集成波导带通滤波器的截止频率，v为光在介质基片(3)中的传播速度，λc为截止频率fc所对应的波长，aequ为矩形贴片(12)的等效宽度，asiw为矩形谐振腔的实际宽度，c为光在真空中传播的速度，εr为介质基片(3)的介电常数，d为第三金属通孔(113)、第四金属通孔(121)的直径，p为矩形贴片(12)上相邻第四金属通孔(121)之间的距离(1211)。

3.根据权利要求1所述的圆形基片集成波导带通滤波器，其特征在于，所述圆形贴片(11)中心第一金属通孔(111)上下两侧的4个第二金属通孔(112)，以第一金属通孔(111)的圆心为中心对称分布，且第一金属通孔(111)与第二金属通孔(112)圆心之间的距离为

0.89mm。
