专利号: 2018111249266
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

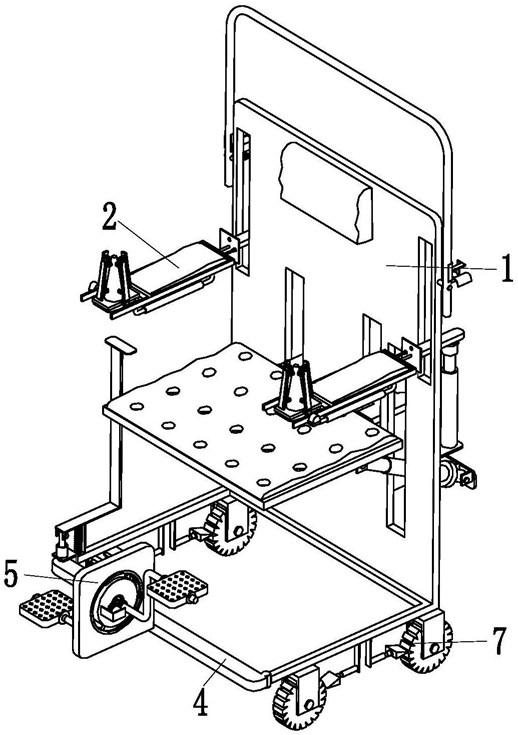

1.一种老年人中风用康复设备,包括座位装置(1)、两个手部康复装置(2)、限位装置(4)、原地踏板装置(5)和四个移动装置(7),其特征在于:所述的座位装置(1)中部的左右两端安装有两个手部康复装置(2),座位装置(1)的前端安装有限位装置(4),限位装置(4)的前端安装有原地踏板装置(5),座位装置(1)的下端均匀安装有四个移动装置(7);

所述的座位装置(1)包括靠板架(11)、座位板(12)、连板(13)、升降气缸(14)、辅架(15)、调节气缸(16)、枕垫(17)、U型限位架(18)和两个限位机构(19),靠板架(11)的中部对称设置有滑动槽,靠板架(11)的右端设置有辅助槽,靠板架(11)的上端设置有两个空槽,靠板架(11)的后端中部安装有升降气缸(14),升降气缸(14)的顶端安装在连板(13)上,连板(13)通过滑动配合的方式与滑动槽相连,连板(13)的前端通过铰链安装在座位板(12)上,连板(13)的下端安装有辅架(15),辅架(15)与座位板(12)之间通过销轴安装有调节气缸(16),调节气缸(16)位于辅助槽内,靠板架(11)的前端上侧安装有枕垫(17),靠板架(11)的后端上侧安装有两个限位机构(19),靠板架(11)的侧壁上通过销轴安装有U型限位架(18);

所述的手部康复装置(2)包括操作气缸(21)、限位架(22)、扶手板(23)、插气缸(24)、插柱(25)、舒适垫(26)、转电机(27)、转轴(28)、转板(29)、中间柱(30)、复位弹簧(31)、握手板(32)、搭手垫(33)和支撑架(34),操作气缸(21)安装在靠板架(11)上,操作气缸(21)的顶端通过法兰安装在限位架(22)上,限位架(22)的前端通过销轴安装有扶手板(23),扶手板(23)的前端设置有转动槽,扶手板(23)的后端安装有插气缸(24),插气缸(24)的顶端安装在插柱(25)上,扶手板(23)的上端安装有舒适垫(26),转动槽内通过轴承安装有转轴(28),转轴(28)的外端与转电机(27)的输出轴相连,转电机(27)通过底座安装在限位架(22)的侧壁上,转轴(28)上安装有转板(29),且转板(29)位于转动槽内,转板(29)的上端安装有中间柱(30),中间柱(30)上沿其周向均匀设置有握手板(32),且握手板(32)与中间柱(30)之间连接有复位弹簧(31),转板(29)的下端安装有搭手垫(33),扶手板(23)的下端安装有支撑架(34);

所述的限位装置(4)包括竖板(41)、连接弹簧(42)、按压架(43)、插入柱(44)、插入框(45)、卡位架(46)和卡位杆(47),竖板(41)安装在靠板架(11)上,竖板(41)的上端通过铰链安装有按压架(43),按压架(43)与靠板架(11)之间连接有连接弹簧(42),按压架(43)的前端通过销轴安装有插入柱(44),靠板架(11)的前端安装有卡位架(46),卡位架(46)上设置有卡孔,卡位架(46)的上端安装有插入框(45),插入框(45)与卡孔相对应,靠板架(11)的下端右侧通过铰链安装有卡位杆(47),卡位杆(47)的左端设置有通孔。

2.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的原地踏板装置(5)包括固定板(51)、圆滑槽(52)、连滑块(53)、圆板(54)、一号转杆(55)、一号踏板(56)、限位柱(57)、三角块(58)、顶气缸(59)、辅滑槽(60)、辅滑块(61)、二号转杆(62)、二号踏板(63)、齿条(64)、齿轮(65)和主电机(66),固定板(51)安装在限位装置(4)的前端,固定板(51)设置有圆槽,圆槽内安装有圆滑槽(52),圆滑槽(52)通过滑动配合的方式与连滑块(53)相连,连滑块(53)安装在圆板(54)的外壁,圆板(54)的左端安装有一号转杆(55),一号转杆(55)的左端通过滑动配合的方式与一号踏板(56)相连,圆板(54)的左端沿其周向均匀安装有限位柱(57),圆板(54)上安装有顶气缸(59),顶气缸(59)的顶端安装在三角块(58)上,三角块(58)与限位柱(57)相对应,圆板(54)的右端通过底座安装有主电机(66),主电机(66)的输出轴上安装有齿轮(65),齿轮(65)上啮合有齿条(64),齿条(64)安装在二号转杆(62)上,二号转杆(62)的左端安装有辅滑块(61),辅滑块(61)通过滑动配合的方式与辅滑槽(60)相连,辅滑槽(60)安装在圆板(54)的右端中部,二号转杆(62)的右端通过滑动配合的方式与二号踏板(63)相连;

所述的一号踏板(56)上均匀设置有凸起块,二号踏板(63)上均匀设置有凸起板。

3.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的移动装置(7)包括固定架(71)、移动轮(72)、操作板(73)、卡气缸(74)和卡块(75),固定架(71)安装在靠板架(11)的下端,固定架(71)的内壁之间通过销轴安装有移动轮(72),靠板架(11)上安装有操作板(73),操作板(73)上安装有卡气缸(74),卡气缸(74)的顶端安装在卡块(75)上;

所述的移动轮(72)上沿其周向均匀设置有卡紧槽,且卡块(75)与卡紧槽相对应。

4.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的座位板(12)的上端设置有透气坐垫。

5.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的限位机构(19)包括连接架(191)、一号卡环(192)和二号卡环(193),连接架(191)安装在靠板架(11)上,连接架(191)的外端安装有一号卡环(192),连接架(191)的上端安装有二号卡环(193),且二号卡环(193)套设在U型限位架(18)的外表面。

6.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的限位架(22)的内端设置有扶手限位孔,插柱(25)与扶手限位孔相对应,限位架(22)的上端设置有支撑限位孔;

所述的中间柱(30)为圆台结构,握手板(32)从下往上为逐渐向内倾斜的结构,且握手板(32)的倾斜面与中间柱(30)的外表面倾斜面处于水平状态。

7.根据权利要求1所述的一种老年人中风用康复设备,其特征在于:所述的支撑架(34)为U型结构,且支撑架(34)中部套设有橡胶管。
