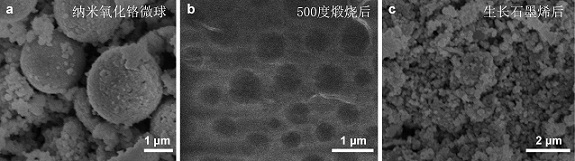

1.一种石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于步骤如下：（1）对纳米氧化铬进行表面碳化：将氧化铬纳米材料盛放于石英舟中，置于高温管式炉中，在氩气气氛下升温至600-800℃，通入甲烷10-30 min，得到碳化氧化铬纳米材料；

（2）石墨烯包覆层的沉积：向步骤（1）得到的碳化氧化铬纳米材料中通入载气，同时通入碳源升温反应，进行化学气相沉积反应生长石墨烯；

（3）步骤（2）石墨烯生长完毕后，关闭碳源，调低载气流量，降至室温后关闭载气，得到石墨烯包覆纳米氧化铬负极材料。

2.根据权利要求1所述的石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于：所述步骤（1）中氩气流量为50-1000毫升/分钟，甲烷流量为10-100毫升/分钟。

3.根据权利要求1所述的石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于：所述步骤（2）中碳源为甲烷、乙醇蒸汽或乙烯中的任意一种。

4.根据权利要求1所述的石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于：所述步骤（2）中载气为氩气和氢气的混合气体，氩气与氢气的流量比为（1-10）：1。

5. 根据权利要求1-4任一项所述的石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于：所述步骤（2）化学气相沉积为常压环境，反应温度为950-1000℃，反应时间为

5-60min，载气和碳源的混合气氛中，碳源的体积分数为5-28 %。

6. 根据权利要求1-4任一项所述的石墨烯包覆纳米氧化铬负极材料的原位生长方法，其特征在于：所述步骤（2）化学气相沉积为低压环境，反应温度为950-1000℃，反应时间为

0.5-5h，分压为250-900Pa，载气和碳源的混合气氛中，碳源的体积分数为5-28 %。
