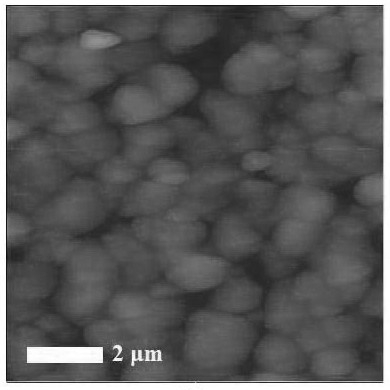

1.一种绒面透明导电氧化物薄膜的制备方法，其特征在于，包括以下步骤：以硝酸盐为溶质配制第一前驱体溶液，加入辅助络合剂，磁力搅拌，制成第二前驱体溶液，将第二前驱体溶液旋凃在玻璃衬底上，经过退火处理，即得绒面透明导电氧化物薄膜；所述退火处理是在氧气氛围中进行，退火处理温度为400～600℃，退火处理时间为3～6h，退火处理后得到的绒面透明导电氧化物薄膜厚度为400～600nm，所述辅助络合剂为乙酰丙酮、甘氨酸、尿素或葡萄糖的一种以上。

2.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述硝酸盐为硝酸锌、硝酸铝或硝酸铟的一种以上。

3.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述第一前驱体溶液所使用的溶剂为2-甲氧基乙醇。

4.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述第一前驱体溶液的金属离子浓度为0.2 mol/L～0.6 mol/L。

5.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述辅助络合剂与第一前驱体溶液的金属离子的摩尔比为（2～5）：1。

6.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述磁力搅拌的时间为2～5小时。

7.根据权利要求1所述的一种绒面透明导电氧化物薄膜的制备方法，其特征在于，所述第二前驱体溶液旋凃在玻璃衬底上的具体步骤为：使用旋凃仪将第二前驱体溶液旋凃在玻璃衬底上，旋转速度为2000～5000rpm，旋凃时间为30～60s，然后在100～150℃条件下干燥处理10～30min；重复旋凃和干燥步骤4～6次。
