专利号: 2018111345314
申请人: 泗县飞虹体育文化发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-11-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

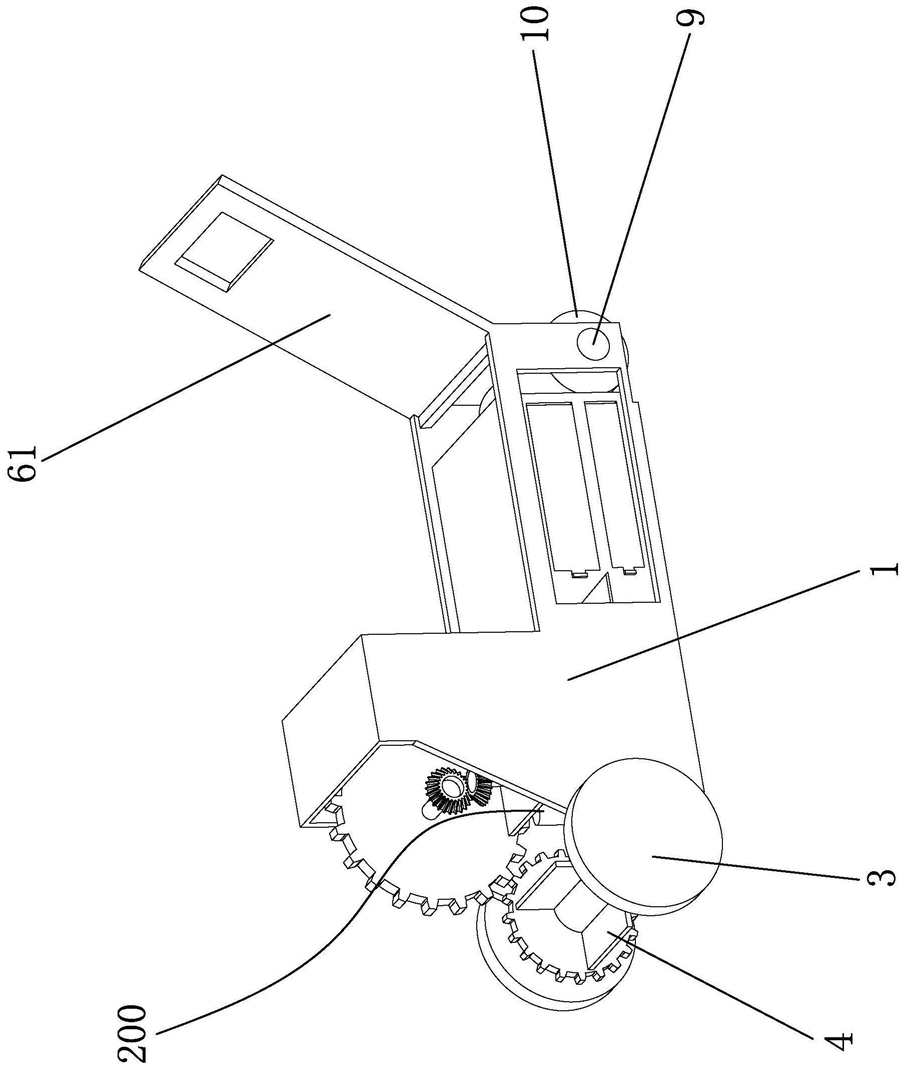

1.一种瓶罐分类车,包括有车体(1),其特征在于:在所述车体(1)前端两侧通过第一转轴(2)插接有轮子(3),在所述车体(1)前端位于第一转轴(2)上沿圆周均布有多个用于把瓶罐扫进车体(1)内的扫把(4),在所述车体(1)内通过隔板(5)设有第一空箱(6)和第二空箱(7),在所述车体(1)内位于扫把(4)与第一空箱(6)之间设有能把瓶罐传送至第一空箱(6)内的传送装置(100),在所述第二空箱(7)前侧位于传送装置(100)上方设有固定板(8),在所述固定板(8)上设有能分类瓶罐的分类装置(200),在所述车体(1)内设有能同时驱动传送装置(100)和分类装置(200)的驱动装置(300),所述传送装置(100)包括设置在车体(1)内的固定架(21),在所述固定架(21)内间隔设有滚轴(22),在所述滚轴(22)上通过传送带(23)套设连接,所述分类装置(200)包括设置在固定板(8)上的磁铁(31),所述磁铁(31)位于第二空箱(7)前端,在所述固定板(8)上通过第二转轴(32)插接有凸轮(33),在所述固定板(8)上设置有凸块(34),在所述凸块(34)上设有通孔(35),在所述通孔(35)内活动穿设有顶杆(36),在所述顶杆(36)一端位于第二空箱(7)前端设有顶板(37),所述顶杆(36)另一端与凸轮(33)紧贴,在所述顶杆(36)一端与凸块(34)之间设有弹簧(38),所述弹簧(38)套设在顶杆(36)上。

2.根据权利要求1所述的一种瓶罐分类车,其特征在于所述驱动装置(300)包括设置在第一转轴(2)上的驱动齿轮(41),在其中一根滚轴(22)上插接有第一齿轮(42),在所述车体(1)内侧位于第一齿轮(42)一侧通过第三转轴(43)插接有第二齿轮(44),所述驱动齿轮(41)分别与第一齿轮(42)与第二齿轮(44)啮合,在所述第二齿轮(44)一侧通过第三转轴(43)插接有第一锥齿轮(45),在所述固定板(8)一侧通过第二转轴(32)插接有第二锥齿轮(46),所述第一锥齿轮(45)和第二锥齿轮(46)相啮合。

3.根据权利要求1所述的一种瓶罐分类车,其特征在于所述车体(1)一侧位于第一空箱(6)和第二空箱(7)处分别设有第一开口(51)和第二开口(52),在所述第一开口(51)内铰接有第一门板(53),在所述第二开口(52)内铰接有第二门板(54)。

4.根据权利要求1所述的一种瓶罐分类车,其特征在于所述车体(1)后端设置有用于推动车体(1)的推把(61)。

5.根据权利要求1所述的一种瓶罐分类车,其特征在于所述车体(1)后端通过轴承(9)插接有滚轮(10)。
