专利号: 2018111352888
申请人: 湖南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

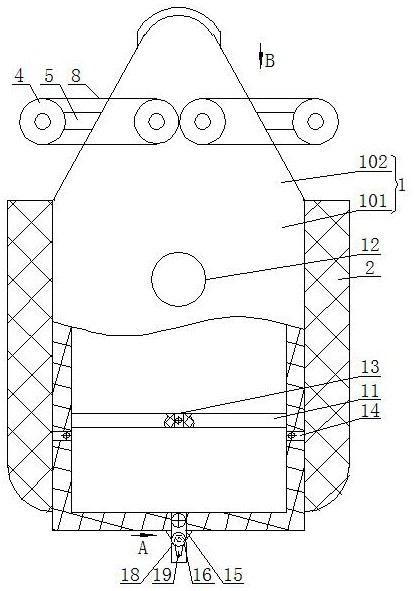

1.一种园林景观用水质清洁装置,其特征在于:包括船体(1),船体(1)的两侧分别固定安装网筐(2),网筐(2)的顶面均开口,船体(1)的前面上部固定安装电机(3),电机(3)的输出轴朝前且固定安装带轮(4),船体(1)的前面上部通过安装架和轴承安装同样的带轮(4),船体(1)的两侧上部分别固定连接连接板(5)的一侧,连接板(5)的前面外侧分别开设第一通孔(6),第一通孔(6)的内壁分别通过轴承连接转轴(7)的外周,转轴(7)的前端分别固定安装同样的带轮(4),位于同侧的两个带轮(4)之间通过传送带(8)连接,且两个传送带(8)的外周接触配合,转轴(7)的后端分别固定连接辊子(9)的前面,辊子(9)分别与对应的转轴(7)的中心线共线,船体(1)内固定安装电池,电机(3)与电池电路连接,船体(1)内固定安装微处理器和信号接收装置,微处理器和信号接收装置分别与电池电路连接,信号接收装置、电机(3)分别与微处理器电路连接;还包括遥控。

2.根据权利要求1所述的一种园林景观用水质清洁装置,其特征在于:所述的辊子(9)的外周分别固定连接数个粘杆(10)的一端,粘杆(10)分别均匀分布于对应的辊子(9)的外周。

3.根据权利要求1所述的一种园林景观用水质清洁装置,其特征在于:所述的船体(1)包括矩形壳(101)和锥形壳(102),矩形壳(101)的顶面固定连接锥形壳(102)的底面,锥形壳(102)的尖部朝上,矩形壳(101)和锥形壳(102)为一体结构,矩形壳(101)内设有隔板(11),隔板(11)与矩形壳(101)的底面平行,隔板(11)的外周固定连接矩形壳(101)的内壁,矩形壳(101)的前面固定安装气泵(12),气泵(12)与电池电路连接,气泵(12)的出气口与矩形壳(101)内部相通,隔板(11)的顶面开设第二通孔(13),第二通孔(13)内固定安装电磁阀,矩形壳(101)的两侧分别开设进水孔(14),进水孔(14)均与矩形壳(101)内隔板(11)下方的空间内部相通,每个进水孔(14)内固定安装单向阀和同样的电磁阀,矩形壳(101)的底面固定连接排水管(15)的上端,排水管(15)与矩形壳(101)内部相通,排水管(15)内固定安装同样的电磁阀,电磁阀分别与电池、微处理器电路连接。

4.根据权利要求3所述的一种园林景观用水质清洁装置,其特征在于:所述的矩形壳(101)的底面固定安装正反转电机(16),正反转电机(16)分别与电池、微处理器电路连接,正反转电机(16)的输出轴朝后,且排水管(15)位于正反转电机(16)的后方,排水管(15)的下端固定连接折叠管(17)的上端,折叠管(17)为软质材料,折叠管(17)的下端固定连接短管(18)的上端,正反转电机(16)的输出轴后端固定安装凸轮(19),凸轮(19)的大圆中心线与正反转电机(16)的中心线共线,凸轮(19)的背面底部固定连接连杆(20)的前端,连杆(20)的后端固定连接短管(18)的前面下部。

5.根据权利要求3所述的一种园林景观用水质清洁装置,其特征在于:所述的锥形壳(102)的尖部固定安装橡胶垫。

6.根据权利要求1所述的一种园林景观用水质清洁装置,其特征在于:所述的带轮(4)均为齿带轮,传送带(8)均为双面齿传送带,两个传送带(8)相互啮合。
