1.一种光催化制氢Z型光催化剂,其特征在于:所述的光催化制氢Z型光催化剂是Er3+:Y3Al5O12@Nb2O5/Pt/In2O3。
2.根据权利要求1所述的一种光催化制氢Z型光催化剂,其特征在于:所述的Er3+:Y3Al5O12@Nb2O5/Pt/In2O3中,Pt的重量百分含量为0.5%;Er3+:Y3Al5O12的重量百分含量为
15.0%;按摩尔比,Nb2O5:In2O3=1:1。
3.权利要求1或2所述的一种光催化制氢Z型光催化剂的制备方法,其特征在于,包括如下步骤:
3+
1)将Er :Y3Al5O12@Nb2O5溶胶,在1800转下通过旋涂法涂覆在模板上,生长20-30s,80℃下干燥30-40min,重复三次,形成Er3+:Y3Al5O12@Nb2O5膜;
2)将氯酸铂溶液滴涂在Er3+:Y3Al5O12@Nb2O5膜上,通过离子吸附法将Pt颗粒沉积在Er3+:Y3Al5O12@Nb2O5膜上,形成Er3+:Y3Al5O12@Nb2O5/Pt膜;
3+
3)将In2O3溶胶,在1800转下通过旋涂法涂覆在Er :Y3Al5O12@Nb2O5/Pt膜上,生长20-
30s,80℃下干燥30-40min,重复三次,形成Er3+:Y3Al5O12@Nb2O5/Pt/In2O3膜;
4)将负载有Er3+:Y3Al5O12@Nb2O5/Pt/In2O3膜的模板在400-600℃下,热处理1.0-3.0h,冷却后,脱模,研磨,获得目标产物Er3+:Y3Al5O12@Nb2O5/Pt/In2O3。
4.根据权利要求3所述的一种光催化制氢Z型光催化剂的制备方法,其特征在于,所述的Er3+:Y3Al5O12@Nb2O5溶胶的制备方法包括如下步骤:将柠檬酸水溶液逐滴加入到NbCl5的乙醇溶液中,搅拌5-10min后加入Er3+:Y3Al5O12继续搅拌30-40min,室温下陈化,形成Er3+:Y3Al5O12@Nb2O5溶胶。
5.根据权利要求3所述的一种光催化制氢Z型光催化剂的制备方法,其特征在于,所述的In2O3溶胶的制备方法包括如下步骤:在搅拌下,将去离子水、乙二醇和无水乙醇的混合溶液逐滴加入到InCl3的冰醋酸溶液中,搅拌均匀后,加入柠檬酸,将所得混合溶液在50℃下回流2-3h,冷却至室温并老化,得In2O3溶胶。

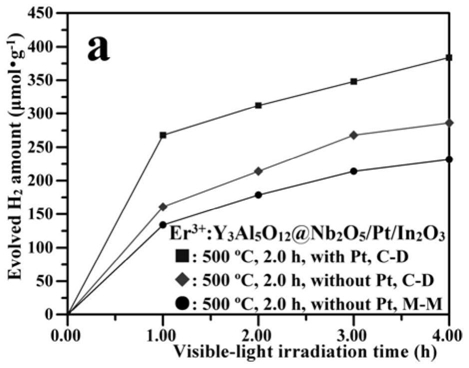

6.权利要求1或2所述的Z型光催化剂在光催化制氢中的应用。
7.根据权利要求6所述的应用,其特征在于,方法如下:于含有甲醇的水溶液中,加入权利要求1或2所述的光催化制氢Z型光催化剂Er3+:Y3Al5O12@Nb2O5/Pt/In2O3,在温度25℃和压力101325Pa下,用300W的氙灯照射300min。
