专利号: 2018111362108
申请人: 惠州学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

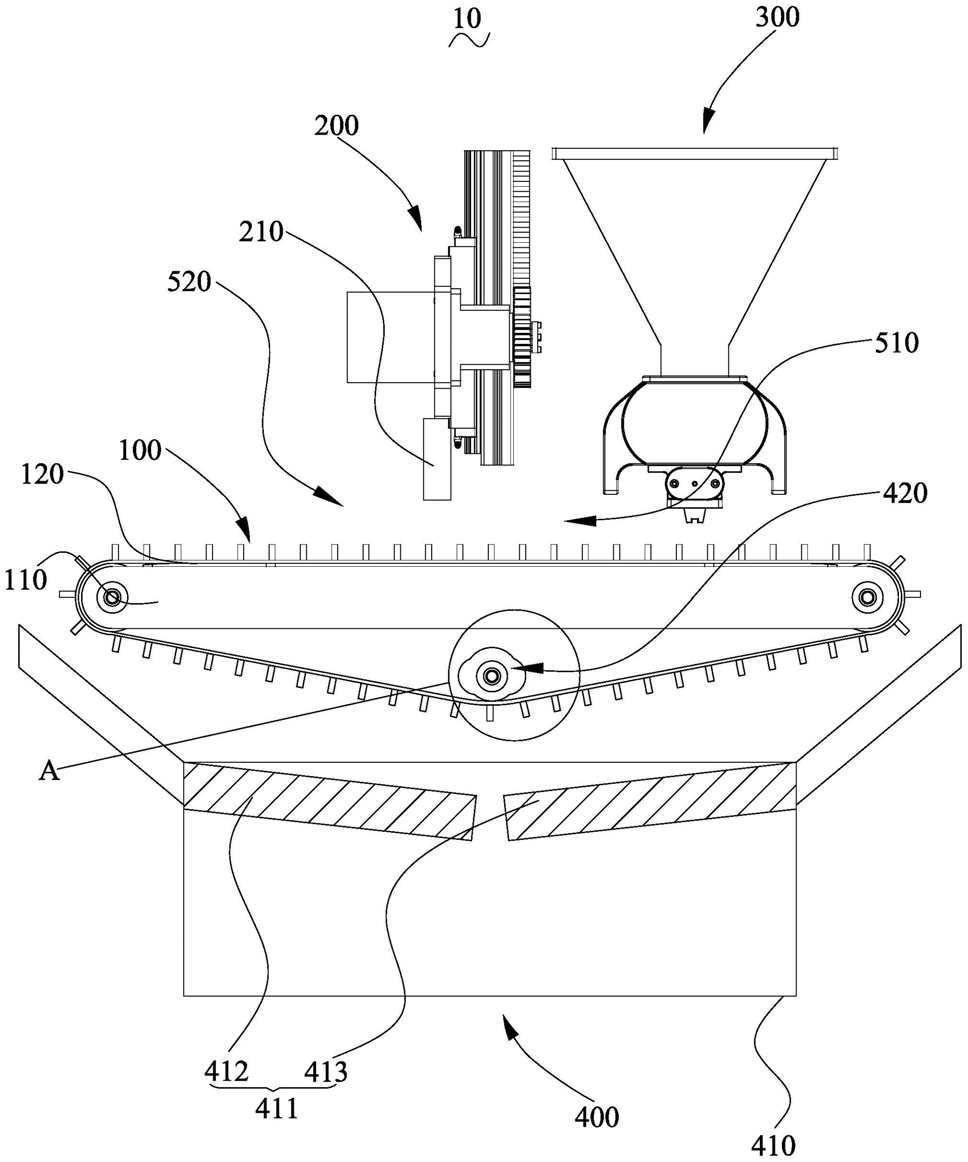

1.一种宠物厕所,其特征在于,包括:砂石运输装置、砂石阻隔装置、砂石下料装置、砂石收集装置;

所述运输装置包括:砂石运输基座、砂石运输传送带、砂石运输驱动部;所述砂石运输传送带首尾相接环绕设于所述砂石运输基座上,所述砂石运输驱动部与所述砂石运输传送带驱动连接,所述砂石运输驱动部驱动所述砂石运输传送带绕所述砂石运输基座作传送运动;

所述砂石阻隔装置包括砂石阻隔板,所述砂石阻隔板位于所述砂石运输传送带的上方,所述砂石阻隔板将所述砂石运输传送带分隔形成砂石下料区及粪便排泄区;

所述下料装置位于所述砂石下料区中,所述砂石下料装置包括:砂石装载仓、砂石搅拌仓、砂石下料仓,所述砂石装载仓、所述砂石搅拌仓、所述砂石下料仓依次连接并贯通;所述砂石搅拌仓与所述砂石下料仓的连接处设有砂石下料常闭仓门;所述砂石搅拌仓的仓体内设有搅拌敲击结构,所述搅拌敲击结构包括:搅拌敲击驱动部、搅拌敲击转轴、搅拌浆、敲击棒;所述搅拌敲击转轴转动设于所述砂石搅拌仓的仓体内,所述搅拌浆及所述敲击棒固定设于所述搅拌敲击转轴上,所述搅拌敲击驱动部与所述搅拌敲击转轴驱动连接,所述搅拌敲击驱动部驱动所述搅拌敲击转轴转动,以使得所述搅拌浆旋转,以使得所述敲击棒的一端与所述砂石下料常闭仓门接触或分离;

所述收集装置包括砂石收集箱;所述砂石收集箱位于所述砂石运输传送带的下方,所述砂石收集箱的箱口处设有砂石收集常闭门;

所述收集装置还包括砂石收集震动机构,所述砂石收集震动机构位于所述砂石收集箱的上方,所述砂石收集震动机构包括:砂石收集震动驱动部、砂石收集震动凸轮,所述砂石收集震动驱动部与所述砂石收集震动凸轮驱动连接,所述砂石收集震动驱动部驱动所述砂石收集震动凸轮转动,所述砂石收集震动凸轮的凸轮面抵持于所述砂石运输传送带上。

2.根据权利要求1所述的宠物厕所,其特征在于,所述砂石运输驱动部为电机驱动结构。

3.根据权利要求1所述的宠物厕所,其特征在于,所述砂石装载仓为两端开口的中空腔体结构,所述砂石搅拌仓为两端开口的中空腔体结构,所述砂石下料仓为两端开口的中空腔体结构。

4.根据权利要求3所述的宠物厕所,其特征在于,所述砂石下料常闭仓门为双开门结构。

5.根据权利要求4所述的宠物厕所,其特征在于,所述砂石下料常闭仓门包括第一下料常闭门和第二下料常闭门,所述第一下料常闭门通过扭簧转动设于所述砂石搅拌仓与所述砂石下料仓的连接处,所述第二下料常闭门通过扭簧转动设于所述砂石搅拌仓与所述砂石下料仓的连接处。

6.根据权利要求5所述的宠物厕所,其特征在于,所述搅拌浆的数量为多个,多个所述搅拌浆以所述搅拌敲击转轴的转动轴为中心呈环形阵列分布。

7.根据权利要求6所述的宠物厕所,其特征在于,所述敲击棒的数量为多个,多个所述敲击棒以所述搅拌敲击转轴的转动轴为中心呈环形阵列分布。

8.根据权利要求7所述的宠物厕所,其特征在于,所述搅拌敲击驱动部为电机驱动结构。

9.根据权利要求1所述的宠物厕所,其特征在于,所述砂石收集常闭门为双开门结构,所述砂石收集常闭门包括第一收集常闭门和第二收集常闭门,所述第一收集常闭门通过扭簧转动设于所述砂石收集箱的箱口处,所述第二收集常闭门通过扭簧转动设于所述砂石收集箱的箱口处。

10.根据权利要求1所述的宠物厕所,其特征在于,所述砂石收集震动驱动部为电机驱动结构。
