1.一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于该方法是按下列步骤实现：一、按摩尔比为0.01～0.3：0.02～0.1：0.02～0.3：0.5～3：0.01～0.1：0.01～0.2将钼酸钠固体粉末、硝酸镍固体粉末、硝酸钴固体粉末、硝酸锌固体粉末、氟化铵固体粉末和尿素固体粉末加入到反应容器中，加入蒸馏水后超声分散均匀，得到混合溶液；

二、将泡沫镍基底置于硝酸中进行超声清洗，然后用无水乙醇和水反复冲洗，干燥后得到清洗干净的泡沫镍基底；

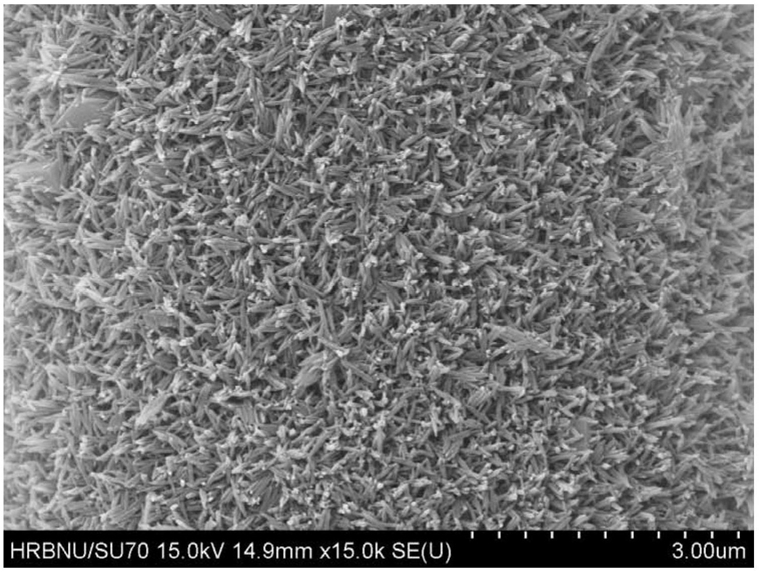

三、将清洗干净的泡沫镍基底放入步骤一中的混合溶液中进行磁力搅拌，然后转移到恒温水浴锅中控制反应温度为30～180℃进行加热搅拌反应，反应结束后冲洗复合薄膜，冲洗后进行干燥，干燥的复合薄膜在300～800℃下进行热处理，得到泡沫镍/钼酸镍/钴酸锌复合薄膜。

2.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤一将0.01～0.03mol钼酸钠固体粉末、0.03～0.1mol硝酸镍固体粉末、0.1～0.2mol硝酸钴固体粉末、1～2mol硝酸锌固体粉末、0.013～0.05mol氟化铵固体粉末和0.03～

0.1mol尿素固体粉末加入到反应容器中，加入70mL～120mL蒸馏水后超声分散均匀。

3.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤一中超声分散的时间为1～2h。

4.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤二中硝酸的浓度为0.05～0.2mol/L。

5.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤二中所述的干燥温度为60～150℃。

6.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤三中将清洗干净的泡沫镍基底放入混合溶液中进行磁力搅拌，此磁力搅拌的时间为

0.5～3h。

7.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤三控制反应温度为50～100℃进行加热反应2～5h。

8.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤三中反应结束后使用无水乙醇和水反复冲洗复合薄膜。

9.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤三中冲洗后进行干燥，干燥的温度为50～150℃。

10.根据权利要求1所述的一种泡沫镍/钼酸镍/钴酸锌复合薄膜的制备方法，其特征在于步骤三中在350℃～450℃下进行热处理2～4h。
