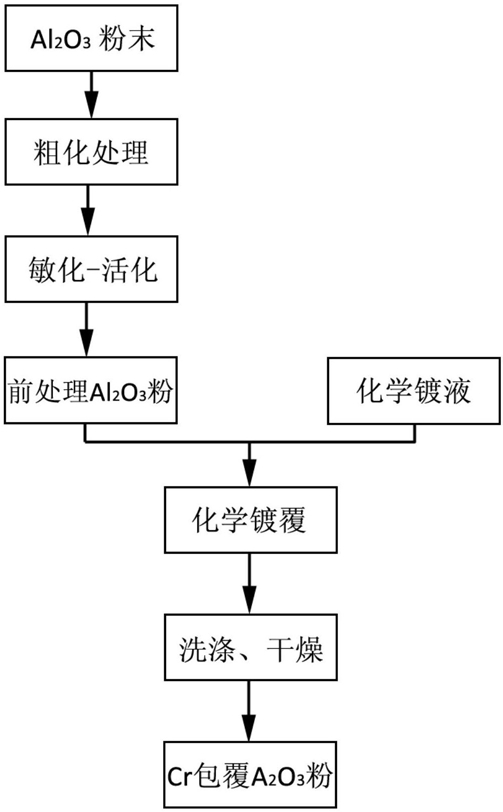

1.一种钴包覆氧化铝复合粉体的制备方法，其特征在于，包括以下步骤：

1)配制粗化液：按照每10g氧化铝粉对应80～120mL粗化液的比例，按照每1g的NaF粉末对应8～12mL质量分数为40％的HF溶液进行混合；

2)配制敏化-活化液：每10g氧化铝粉对应80～120mL敏化-活化液，配制的敏化-活化液为PdCl2、SnCl2·2H2O、NaCl和HCl的混合溶液，其中PdCl2、SnCl2·2H2O、NaCl质量比为1：300～330：40～48，其中浓盐酸对应每1g的PdCl2对应55～66mL的质量分数为37％浓HCl；

3)初始氧化铝进行预处理：称量50～150g氧化铝粉末，加入1)中配置好的粗化液，磁力器搅拌20～40min，然后将粉末用去离子水清洗2～5次，再加入2)中配制好的敏化-活化液，磁力器搅拌15～45min，再用去离子水清洗2～4次粉末，50～90℃干燥15～45min；

4)配制化学镀液：化学镀液中加入盐硫酸钴30～45g，还原剂次亚磷酸钠的浓度为40～

60g，络合剂柠檬酸钠的浓度为80～100g；所使用的PH值缓冲剂为硼酸和氢氧化钠，硼酸加入40～55g，加入2～6mL的浓度为5mol/l的NaOH溶液，加入去离子水，得到600～1200mL化学镀液；

5)将预处理后的氧化铝粉末在150～250mL去离子水中磁力搅拌，搅拌10～40min，加入配制好的化学镀液，镀液温度保持在70～100℃，加入400～800mL去离子水稀释镀液，使得浓度变为原镀液浓度的0.4～0.6倍，滴加1～4mL的0.5mol/l的氢氧化钠溶液，将镀液的PH值调为9～11，将反应烧杯放置恒温水浴锅中，搅拌速度保持在200～350rpm，机械搅拌60～

200min；

6)反应结束后，将镀液清除，用去离子水将粉末清洗3～8次，放置在恒温干燥箱中，80～120℃温度下干燥10～16h，得到钴包覆氧化铝复合粉末。

2.根据权利要求1所述的一种钴包覆氧化铝复合粉体的制备方法，其特征在于，步骤2)中，原始氧化铝粉末的粒度为100～300目。

3.根据权利要求1所述的一种钴包覆氧化铝复合粉体的制备方法，其特征在于，步骤4)中，所使用的PH值缓冲剂为硼酸和氢氧化钠。

4.根据权利要求1所述的一种钴包覆氧化铝复合粉体的制备方法，其特征在于，步骤5)中，化学镀包覆过程中将粉末浸没在镀液中，包覆层厚度可以根据镀液反应时间进行调节。

5.根据权利要求1所述的一种钴包覆氧化铝复合粉体的制备方法，其特征在于，步骤5)中，恒温水浴锅中的温度为80～120℃。

6.根据权利要求1所述的一种钴包覆氧化铝复合粉体的制备方法，其特征在于，步骤

6)，随着反应进行，反应速度加剧，产生的气泡开始变大，当气泡开始变小、变少时标志反应结束，得到粉体；在洗涤过程中，用去离子水清洗粉体3～8次，直到清洗液呈无色透明状。
