1.一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料，其特征在于，通过氮掺杂改性Mo4O11，并具有纳米级的花球状形貌。

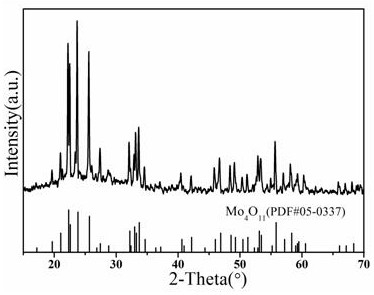

2.一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，包括如下步骤：将包括钼源、水、及有机溶剂的酸性溶液进行溶剂热反应，收集固态产物；将溶剂热反应产物分散于包括氮源的溶液中，分散均匀后浓缩溶液，得到悬浊液；冷冻干燥前述悬浊液，得到氮掺杂Mo4O11前驱体；450 700 ℃热处理氮掺杂Mo4O11前驱体，得到组装花球状氮掺~杂型Mo4O11。

3.根据权利要求2所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，钼源为五氯化钼MoCl5。

4.根据权利要求2所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述氮源为尿素。

5.根据权利要求2所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述的有机溶剂为乙醇、乙二醇、及丙三醇中的一种或多种；水与有机溶剂的体积比为水：有机溶剂=（4 49）：1。

~

6.根据权利要求2所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述包括钼源、水、及有机溶剂的酸性溶液的pH范围为1 5；溶剂热反~应温度为90 180 ℃，时间为6 30 h。

~ ~

7.根据权利要求2所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述包括氮源的溶液中氮源的浓度为0.01 mol/L 1 mol/L；加热蒸发~溶剂至溶液体积为初始溶液体积的0.01 0.1倍，得到悬浊液。

~

8.根据权利要求2~7任一项所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，具体步骤包括：

1）配制水/有机溶剂混合溶剂，控制总体积为50 ml，磁力搅拌10 30 min，得到混合溶~剂A；

2）将钼源溶解于混合溶剂A中，磁力搅拌30 60 min，边搅拌边用一定浓度的HCl溶液调~节pH，得到溶液B；

3）将溶液B倒入带有聚四氟乙烯内衬的水热釜中后密封，置于均相反应仪中进行溶剂热反应；

4）反应结束后，将反应釜在室温下冷却，冲洗产物数次数次，真空干燥得产物C；

5）将产物C分散于尿素溶液中，磁力搅拌30 60 min，加热蒸发溶剂至溶液体积为初始~溶液体积的0.01 0.1倍，得到悬浊液D；

~

6）将悬浊液D冷冻干燥，收集干燥产物作为前驱物E；

7）将前驱物E置于坩埚中在管式炉中进行热处理，热处理温度为450 700 ℃，时间为~

0.5~3 h，升温速率为3~30 ℃/min，得到目标产物氮掺杂型Mo4O11。

9.根据权利要求8所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述步骤2）中钼源的用量为0.5 3 g。

~

10.根据权利要求8所述的一种自组装花球状氮掺杂Mo4O11的锂离子电池负极材料的制备方法，其特征在于，所述步骤4）采用水与有机溶剂交替冲洗，所述有机溶剂为无水乙醇、丙酮中的一种或两种；冲洗后，在40 60 ℃下真空干燥4 12 h。

~ ~
