专利号: 2018111457061
申请人: 刘维枫
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

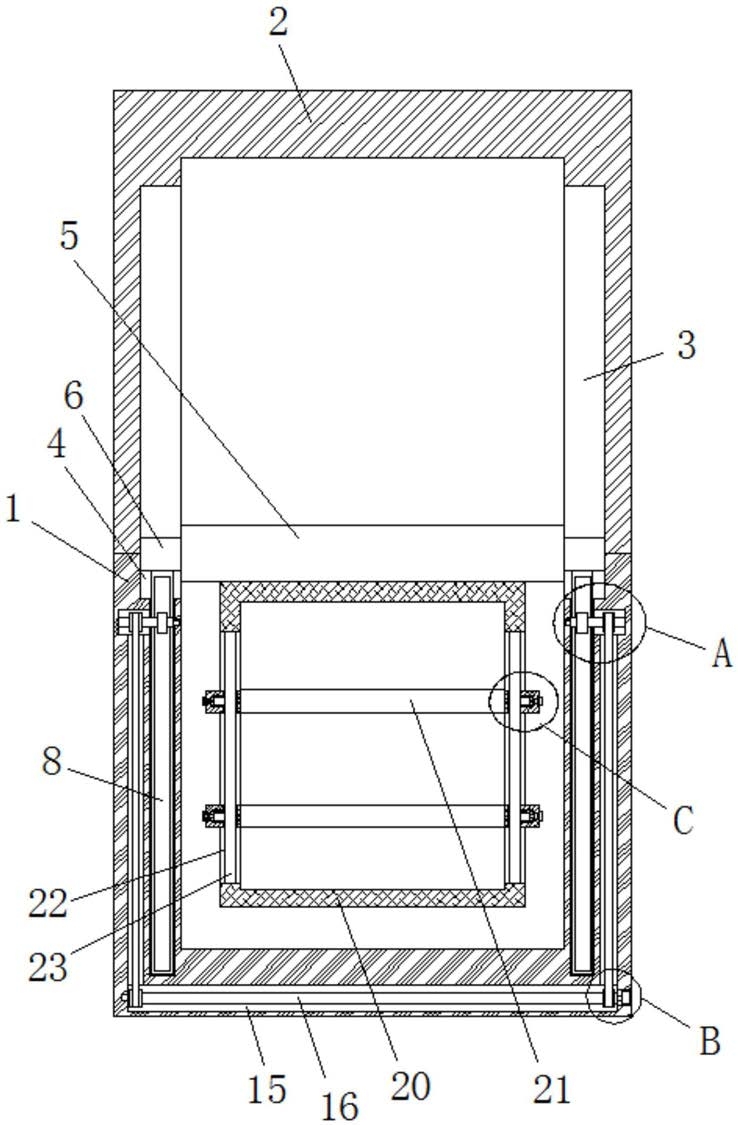

1.一种化学试剂地下存储箱体,该存储箱体包括:顶部设置为开口的第一箱体和固定安装于第一箱体顶部的第二箱体,所述第二箱体的底部设置为开口,第二箱体上铰接有箱门,其特征在于,所述第二箱体的两侧内壁上均开设有第一滑槽,第一箱体的两侧内壁上均开设有第二滑槽,所述第一箱体和第二箱体内滑动安装有同一个放置板,放置板的两侧均固定安装有滑块,滑块与对应的第一滑槽和第二滑槽的侧壁滑动连接;

两个第二滑槽的底部内壁上均开设有移动槽,两个滑块的底部固定安装有安装板,安装板的一侧固定安装有齿条,安装板的底部与齿条的底部均延伸至对应的移动槽内,两个移动槽相互远离的一侧内壁上均开设有转动槽,两个转动槽相互远离的一侧内壁上均转动安装有转动杆,两个转动杆相互靠近的一端分别延伸至两个移动槽内,且两个转动杆的外侧均固定套设有齿轮,两个齿轮分别与两个齿条相啮合;

所述第一箱体上开设有安装腔,安装腔位于两个移动槽的下方,所述安装腔的两侧内壁上转动安装有同一个安装杆,安装杆的外侧固定套设有两个第一链轮,两个转动杆的外侧均固定安装有第二链轮,两个第二链轮分别位于两个转动槽,两个第二链轮上均啮合有链条,两个第一链轮通过两个链条分别与两个第二链轮传动连接,所述放置板的底部固定安装有放置柜,放置柜位于第一箱体内,且放置柜内滑动安装有多个存放板。

2.根据权利要求1所述的化学试剂地下存储箱体,其特征在于:

所述安装腔的一侧内壁上开设有安装槽,安装槽远离安装槽开口的一侧内壁上固定安装有旋转电机,旋转电机的输出轴与安装杆的一端固定连接。

3.根据权利要求1所述的一种化学试剂地下存储箱体,其特征在于:

所述放置柜的两侧均开设有滑孔,滑孔的顶部内壁与底部内壁上固定安装有同一个固定板。

4.根据权利要求1所述的化学试剂地下存储箱体,其特征在于:

所述存放板的两侧均固定安装有移动块,移动块上开设有移动孔,固定板与对应的移动孔的侧壁滑动连接。

5.根据权利要求4所述的化学试剂地下存储箱体,其特征在于:

两个移动孔相互远离的一侧内壁上均开设有凹槽,凹槽内滑动安装有锁紧块,位于同一个存放板上的两个锁紧块相互靠近的一侧分别与两个固定板相互远离的一侧相接触。

6.根据权利要求4所述的化学试剂地下存储箱体,其特征在于:

两个移动块相互远离的一侧均开设有转动孔,转动孔内转动安装有丝杠,丝杠与对应的锁紧块螺纹连接,位于同一个存放板上的两个丝杠相互远离的一侧均固定安装有旋钮,旋钮位于移动块的外侧,转动孔内设有轴承,轴承的外圈与转动孔的内壁固定连接,轴承的内圈与丝杠的外侧固定套接。

7.根据权利要求5所述的化学试剂地下存储箱体,其特征在于:

所述凹槽的顶部内壁与底部内壁上均开设有限位槽,锁紧块的顶部与底部均固定安装有限位块,限位块与对应的限位槽的侧壁滑动连接。
