专利号: 2018111498875
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

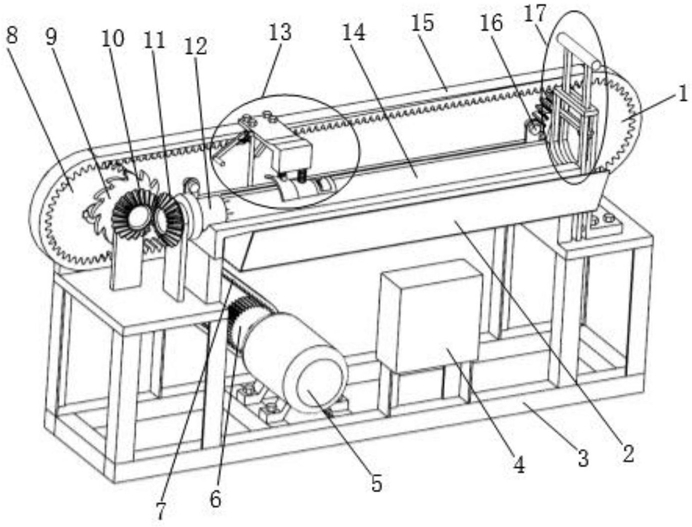

1.一种电控式甘蔗去皮切断装置,其特征在于:包括底座(3)、电机(5)、削皮机构(13)、支撑槽(14)、切断机构(17)、传动机构、甘蔗转动机构,所述电机(5)、支撑槽(14)、切断机构(17)、传动机构、甘蔗转动机构均安装在底座(3)上;所述削皮机构(13)位于支撑槽(14)上方,并与传动机构连接;所述电机(5)上设有主动轮A(6),主动轮A(6)通过同步带A(7)与传动机构连接;所述甘蔗转动机构安装在支撑槽(14)一侧,切断机构(17)安装在支撑槽(14)的另一侧。

2.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述传动机构包括从动轮B(1)、从动轮A(8),所述从动轮B(1)通过轴座D(34)安装在底座(3)上,从动轮A(8)通过轴座A(31)安装在底座(3)上,从动轮B(1)和从动轮A(8)通过同步带B(15)连接,所述从动轮A(8)上设有主动轮B(18),主动轮B(18)与从动轮A(8)同轴连接,且主动轮B(18)通过同步带A(7)与主动轮A(6)连接。

3.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述切断机构(17)包括切断刀(171)和切断刀架(172),切断刀(171)滑动安装于切断刀架(172)上,切断刀架(172)底部通过螺纹连接固定安装于底座(3)上。

4.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述削皮机构(13)包括削皮刀架(131)、削皮刀(133)、拨杆(136),所述削皮刀架(131)通过螺纹连接安装在同步带B(15)上,削皮刀(133)一端与削皮刀架(131)铰链,且削皮刀(133)中部通过压紧弹簧(132)与削皮刀架(131)连接,拨杆(136)通过铰接在削皮刀架(131)一侧,拨杆(136)中部与削皮刀架(131)之间设有回位弹簧(135),所述削皮刀架(131)上设有感应铁块(134)。

5.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述甘蔗转动机构包括棘轮(9)、主动锥齿轮(10)、从动锥齿轮(11)、圆柱块(12),所述棘轮(9)与主动锥齿轮(10)同轴连接,且棘轮(9)和主动锥齿轮(10)通过轴座B(32)安装在底座(3)上,主动锥齿轮(10)与从动锥齿轮(11)相互啮合,从动锥齿轮(11)与圆柱块(12)同轴连接,且从动锥齿轮(11)与圆柱块(12)通过轴座C(33)安装在底座(3)上,圆柱块(12)上设置有多根固定钉(121),所述棘轮(9)通过拨杆(136)与削皮机构(13)连接。

6.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述支撑槽(14)两端均设有感应开关(16),所述感应开关(16)与感应铁块(134)在同一水平面上。

7.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述支撑槽(14)一侧设有滑轨,支撑槽(14)通过滑轨与削皮刀架(131)连接。

8.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述底座(3)上设有控制箱(4),所述控制箱(4)安装在底座(3)下部,不通过导线分别与电机(5)、感应开关(16)连接。

9.如权利要求1所述的一种电控式甘蔗去皮切断装置,其特征在于:所述支撑槽(14)一侧设有积屑槽(2),积屑槽(2)与支撑槽(14)长度相同,并通过螺丝与支撑槽(14)连接。
