专利号: 2018111518614
申请人: 宁波智正伟盈信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

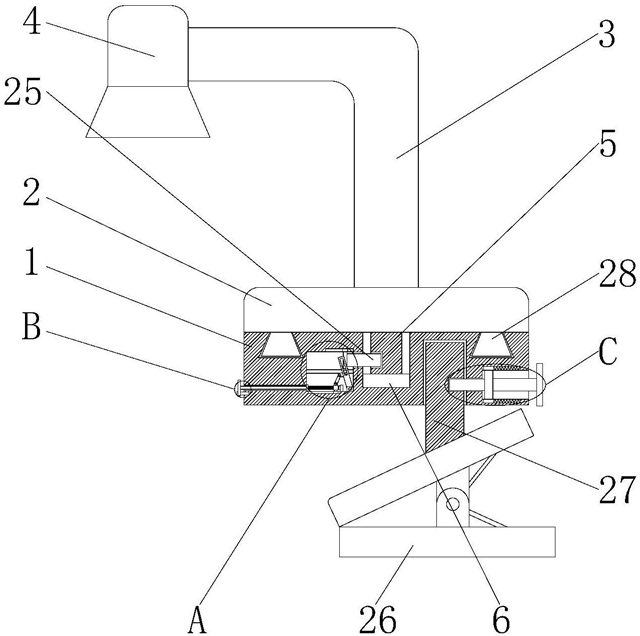

1.一种可调节任意角度的LED灯用底座,包括下底座(1),其特征在于:所述下底座(1)的顶部设置有上底座(2),所述上底座(2)的顶部固定连接有支架(3),所述支架(3)远离上底座(2)的一端固定连接有LED灯本体(4),所述下底座(1)的顶部开设有容纳槽,所述上底座(2)的底部固定连接有转杆(5),所述转杆(5)的底部延伸至容纳槽的内部固定连接有第一限位轴承(6),所述第一限位轴承(6)的底部与容纳槽固定连接,所述下底座(1)右侧的底部开设有限位槽(7),所述限位槽(7)的内部活动连接有卡接结构(8),所述卡接结构(8)位于限位槽(7)内腔的顶部和底部均设置有复位机构(9),所述下底座(1)左侧的底部设置有限位盘(10),所述限位盘(10)的右侧固定连接有螺纹杆(11),所述螺纹杆(11)的右端贯穿下底座(1)并延伸至下底座(1)的内部固定连接有第二限位轴承(12),所述第二限位轴承(12)的右侧固定连接有支撑板(13),所述支撑板(13)的底部与下底座(1)的内壁固定连接,所述螺纹杆(11)位于下底座(1)内部的表面固定连接有螺纹套(14),所述螺纹套(14)的顶部固定连接有第一连接块(15),所述第一连接块(15)的顶部活动连接有连杆(16),所述连杆(16)的顶部活动连接有第二连接块(17),所述第二连接块(17)的右侧固定连接有传动板(18),所述传动板(18)的底部活动连接有定位块(19),所述定位块(19)的底部与下底座(1)固定连接,所述传动板(18)正面的顶部开设有限位孔(20),所述限位孔(20)的内部滑动连接有转轴(21),所述转轴(21)的背面固定连接有滑套(22),所述滑套(22)的内部滑动连接有光杆(23),所述光杆(23)的两端分别与下底座(1)内壁的两侧固定连接,所述滑套(22)的顶部固定连接有移动板(24),所述移动板(24)的右侧固定连接有卡杆(25),所述卡杆(25)的右端贯穿下底座(1)并延伸至转杆(5)的内部,所述下底座(1)底部的右侧设置有夹子(26),所述夹子(26)的顶部固定连接有定位杆(27),所述定位杆(27)的顶部贯穿下底座(1)并延伸至下底座(1)的内部。

2.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述卡接结构(8)包括拉盘(801),所述拉盘(801)的左侧固定连接有拉杆(802),所述拉杆(802)的左侧延伸至限位槽(7)的内部固定连接有定位柱(803),所述定位柱(803)的左端固定连接有限位柱(804),所述限位柱(804)的左端贯穿限位槽(7)并延伸至定位杆(27)的内部。

3.根据权利要求2所述的一种可调节任意角度的LED灯用底座,其特征在于:所述复位机构(9)包括滑块(901),所述限位槽(7)内壁的顶部和底部均开设有滑槽(902),所述滑槽(902)与滑块(901)滑动连接,所述滑块(901)的右侧固定连接有复位弹簧(903),所述复位弹簧(903)的右侧与滑槽(902)内壁的右侧固定连接。

4.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述上底座(2)底部的两侧均固定连接有支撑块(28),所述下底座(1)的顶部开设有支撑滑动槽(29),所述支撑块(28)与支撑滑动槽(29)滑动连接。

5.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述限位盘(10)左侧的底部设置有限位栓(30),所述限位栓(30)的右端贯穿限位盘(10)并延伸至下底座(1)的内部。

6.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述螺纹杆(11)的表面固定连接有固定轴承(31),所述固定轴承(31)的左侧与下底座(1)固定连接。

7.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述螺纹套(14)的底部固定连接有防转柱(32),所述防转柱(32)的底部固定连接有导向块(33),所述下底座(1)内壁的底部开设有导向槽(34),所述导向块(33)与导向槽(34)滑动连接。

8.根据权利要求1所述的一种可调节任意角度的LED灯用底座,其特征在于:所述移动板(24)的顶部固定连接有导向滑块(35),所述下底座(1)内壁的顶部固定连接有导向滑槽(36),所述导向滑块(35)与导向滑槽(36)滑动连接。
