专利号: 2018111544873
申请人: 新昌县小将永进轴承厂
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

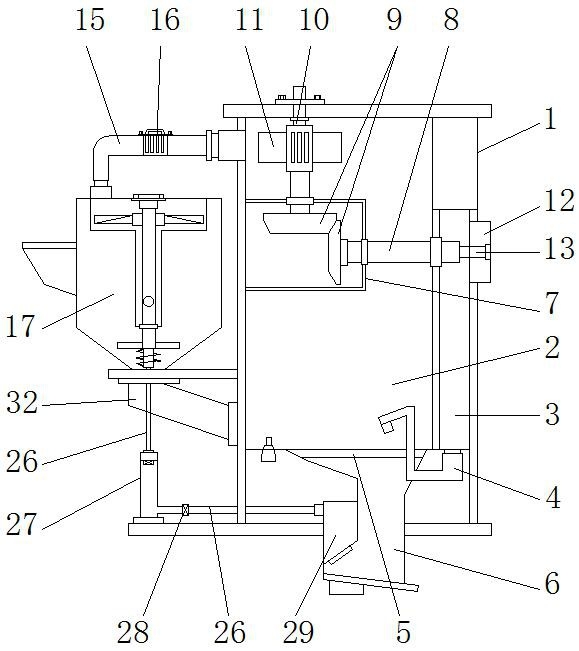

1.一种生物燃烧用燃烧炉,包括炉体(1)、进料仓(17)、涡轮叶片(21)和储气筒(27),其特征在于:所述炉体(1)的内部设置有燃烧室(2),且燃烧室(2)的右侧连接有加压仓(3),所述加压仓(3)的下方安装有泄气管道(4),且泄气管道(4)的出气端伸入燃烧室(2)的内部,所述燃烧室(2)的下方连接有冷却仓(6),且燃烧室(2)通过下端安装的焚烧网(5)与燃烧室(2)贯通连接,所述燃烧室(2)的内部安装有传动箱(7),且传动箱(7)的右侧面被固定轴(8)贯穿,所述固定轴(8)的左端固定有锥齿轮(9),且固定轴(8)右端与风扇轴(13)相互连接,所述传动箱(7)的上表面被传动轴(10)贯穿连接,且传动轴(10)的下方固定有锥齿轮(9),并且该锥齿轮(9)与固定轴(8)左端的锥齿轮(9)啮合连接,所述传动轴(10)的外侧固定有桨片(11),所述炉体(1)的右侧表面嵌入式安装有网框(12),且网框(12)的内部设置有风扇轴(13),并且风扇轴(13)的外侧安装扇叶(14),所述炉体(1)通过左侧安装的烟气管道(15)与进料仓(17)的上端相互连接,且烟气管道(15)的内部插入拦截网(16),所述进料仓(17)的左侧安装有加料斗(18),且进料仓(17)的内部安装有密封箱(19),所述密封箱(19)的下端被空心轴(20)贯穿,且密封箱(19)的上端与进料仓(17)内壁的上表面相互固定,所述涡轮叶片(21)安装在空心轴(20)外侧的上端,且空心轴(20)的外侧开设有通气孔(22),所述空心轴(20)的下端安装有搅拌叶(23),且空心轴(20)的下端开设有出气孔(24),并且空心轴(20)下端的外侧固定有绞龙(25),所述储气筒(27)的上端通过输气管(26)与空心轴(20)相互连接,且储气筒(27)的下端通过输气管(26)与喷气仓(29)相互连接,所述储气筒(27)的内部和其右端的输气管(26)内均安装有单向阀(28),所述喷气仓(29)的右侧连接有冷却仓(6),且喷气仓(29)的下端与冷却仓(6)贯通连接,所述进料仓(17)通过下方的输料管(32)与燃烧室(2)贯通连接,所述炉体(1)的表面开设有投料口(30),且投料口(30)的外侧安装有盖板(31)。

2.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述加压仓(3)通过泄气管道(4)与燃烧室(2)构成供氧送风结构,且燃烧室(2)通过烟气管道(15)与密封箱(19)构成热风回流结构。

3.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述泄气管道(4)从冷却仓(6)中贯穿,且泄气管道(4)的出气端设置为向下倾斜的结构。

4.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述传动箱(7)内部设置有2个垂直排列的锥齿轮(9),且2个锥齿轮(9)分别与传动轴(10)和固定轴(8)构成传动结构。

5.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述桨片(11)在传动轴(10)的外侧呈等间距排列,且传动轴(10)与传动箱(7)构成转动结构。

6.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述网框(12)嵌入式安装在炉体(1)的表面,且网框(12)内等角度设置有4个扇叶(14)。

7.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述烟气管道(15)与密封箱(19)为贯通连接,且密封箱(19)的下端与空心轴(20)构成转动结构。

8.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述搅拌叶(23)在空心轴(20)的下端呈对称设置,且搅拌叶(23)和绞龙(25)构成送料机构。

9.根据权利要求1所述的一种生物燃烧用燃烧炉,其特征在于:所述出气孔(24)位于空心轴(20)的下方,且出气孔(24)至少设置有2个,且出气孔(24)的总流量小于通气孔(22)的流量。
