1.一种花球状的V掺杂的Ni3S2/NF自支撑电极材料的制备方法，其特征在于，包括如下步骤：将清洁的泡沫镍浸泡在含有0.05 0.2mol/L的六水合氯化镍、0.0125 0.1mol/L的氯化~ ~钒、0.01 0.1mol/L的氟化铵、及0.125 0.35mol/L的尿素的水溶液中，进行第一次水热反~ ~应；所述第一次水热反应的反应温度为90 150℃，反应时间为6 18h，反应填充比控制在20~ ~ ~

80%；

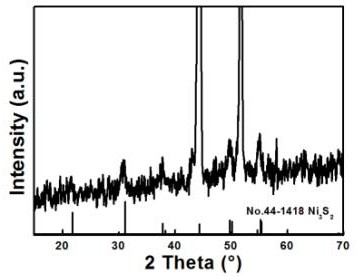

将反应后的泡沫镍浸泡在含有硫代乙酰胺、及聚乙烯吡咯烷酮的水溶液中，硫代乙酰胺TAA与聚乙烯吡咯烷酮PVP的摩尔比为PVP：TAA=（0.01-0.06）:（3-5），进行第二次水热反应，得到花球状的V掺杂的Ni3S2/NF自支撑电极材料；第二次水热反应的反应温度为100~160℃，反应时间为5 10h，反应填充比控制在20 80%。

~ ~

2.根据权利要求1所述的方法，其特征在于，具体步骤包括：

1）将泡沫镍浸入丙酮溶液中超声清洗5 20min，然后转移至2 4mol/L的盐酸中进行超~ ~声清洗5 20min，最后分别用乙醇与超纯水交替冲洗2 3次，再在25 35℃下真空干燥10~ ~ ~ ~

14h；

2）配制前驱体溶液，该前驱体溶液中包含浓度为0.05 0.2mol/L的六水合氯化镍、浓度~为0.0125 0.1mol/L的氯化钒、浓度为0.01 0.1mol/L的氟化铵、及浓度为0.125 0.35mol/L~ ~ ~的尿素的水溶液，在室温下磁力搅拌20 40min得到澄清溶液A；将澄清溶液A和步骤1）处理~好的泡沫镍转入高温高压水热釜中，然后在90 150℃下反应6 18h，其中反应填充比应该控~ ~制在20 80%；水热反应结束，将反应釜自然冷却到室温，然后将反应后冷却的泡沫镍取出，~经过3次水洗和3次醇交替清洗后收集产物，并在25 35℃下，真空干燥3 5h；

~ ~

3）将硫代乙酰胺TAA和聚乙烯吡咯烷酮PVP加入到20 40ml的超纯水中，搅拌均匀，得到~混合溶液B；此时PVP与TAA的摩尔比（0.01-0.06）:（3-5）；然后将步骤2）干燥后的泡沫镍和混合溶液B一起转移到高温高压水热釜中，然后在100 160℃下反应5 10h，其中反应填充比~ ~应该控制在20 80%。

~
