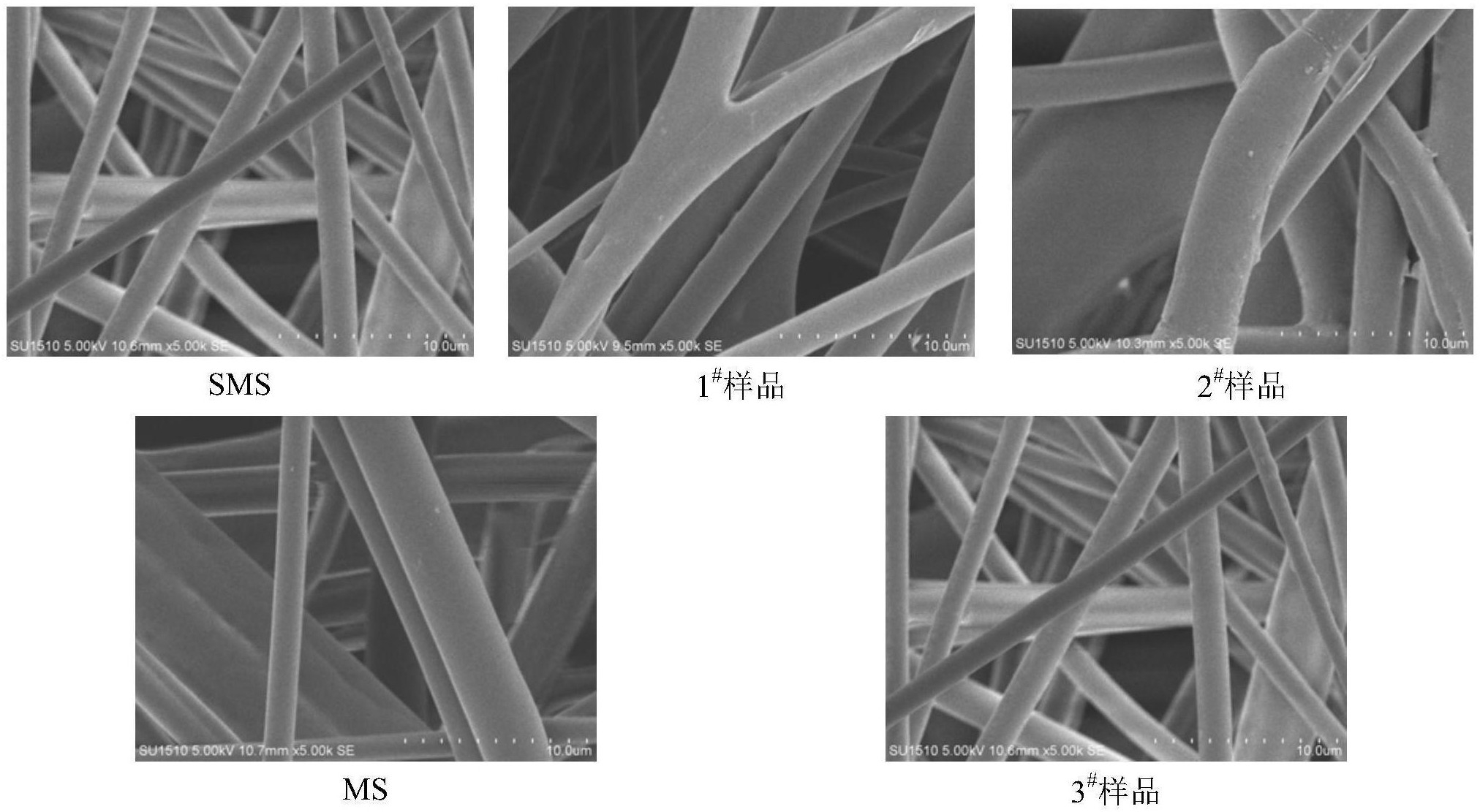

1.一种长效高效低阻的复合滤料的制备方法，其特征在于，所述方法包括：将基材浸入氧化石墨烯/乙醇分散液中，然后烘干并浸入碱液中，升温至80～100℃且维持0.5～2h，干燥得到复合滤料。

2.根据权利要求1所述的方法，其特征在于，所述氧化石墨烯/乙醇分散液中氧化石墨烯的浓度为0.3～2.0g/L。

3.根据权利要求1所述的方法，其特征在于，所述基材为聚丙烯非织造材料，或者由其它聚合物或纤维构成的非织造材料或纺织品。

4.根据权利要求1所述的方法，其特征在于，所述基材浸入氧化石墨烯/乙醇分散液中的浸渍时间为15～60min。

5.根据权利要求1所述的方法，其特征在于，所述碱液为氢氧化钠，浓度为0.1～1mol/L。

6.根据权利要求1所述的方法，其特征在于，所述氧化石墨烯制备方法为Hummers法或改进Hummers法，将氧化石墨烯加入至无水乙醇中制备得到氧化石墨烯/乙醇分散液；通过氧化石墨烯/乙醇分散液负载在基材形成复合滤料的反复试验和正交优化，重复评估其滤效、压力水平等性能指标后，确定氧化石墨烯/乙醇分散液浓度为0.3～2.0g/L。

7.按照权利要求1-6任一所述方法制备得到的复合滤料。

8.一种防霾空气过滤材料，其特征在于，含有权利要求7的复合滤料。

9.一种工业高效过滤器，其特征在于，含有权利要求7的复合滤料，所述工业高效过滤器应用于冶金、热电、电厂、水泥、燃煤、垃圾焚烧、烟气除尘行业。

10.权利要求7所述的的复合滤料的应用。
