1.一种微爆法制备石墨烯量子点的方法，其特征在于，包括如下步骤：步骤1：将石墨进行高温煅烧；

步骤2：将步骤1中得到的石墨与过硫酸铵在N,N-二甲基甲酰胺中混合；

步骤3：将步骤2中得到的混合物溶液搅拌后再进行超声分散，使其分散均匀；

步骤4：将步骤3中得到分散均匀的混合物转移到水热反应釜中进行反应；

步骤5：将步骤4中得到的产物冷却至室温后，通过多孔滤膜过滤掉碳基材料，得到含有石墨烯量子点的混合溶液；

步骤6：将步骤5中得到的含有石墨烯量子点的混合溶液在透析袋中透析得到石墨烯量子点水溶液；

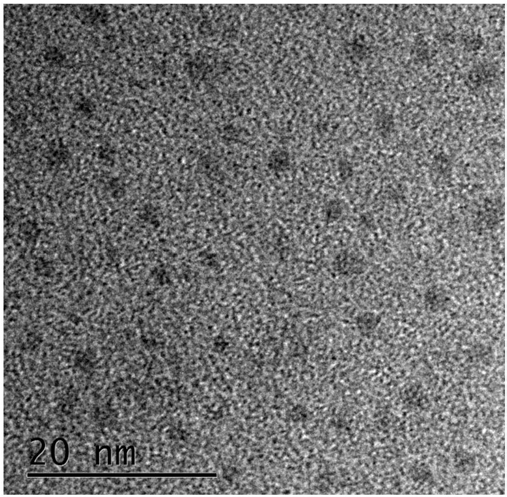

步骤7：将步骤6中得到的石墨烯量子点水溶液进行冷冻干燥得到石墨烯量子点。

2.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤1中所用的石墨为膨胀石墨或200～800目的鳞片石墨。

3.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤1中的煅烧反应在至少一种惰性气体保护下进行，煅烧温度为800～1200℃、煅烧时间为5～

10min。

4.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤3中的搅拌为磁力搅拌或机械搅拌，搅拌时间为不小于30min。

5.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤3中的超声功率不小于200W，超声时间不小于30min。

6.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤4中所用的水热反应釜加热温度为160～220℃，加热时间为6～10h。

7.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤5中所用的多孔滤膜截留孔径为0.1～0.4μm，优选为0.22μm。

8.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤6中所用的透析袋截留分子量为0.5～2KD，优选为1KD。

9.如权利要求1所述的一种微爆法制备石墨烯量子点的方法，其特征在于，所述步骤6中的透析时长为三天，每天换去离子水1次以上。
