1.一种氧化锌修饰的石墨相氮化碳可见光催化剂的制备方法，其特征在于，该方法包括以下步骤：

（1）将盛有石墨相氮化碳前驱体的坩埚置于马弗炉中进行预烧，然后自然降温至室温，得到具有石墨相氮化碳结构单元的预烧产物；

（2）将步骤（1）中所得预烧产物与含锌熔盐混合，研磨均匀后转移至坩埚中，于马弗炉中再次煅烧后自然降温至室温，得到煅烧后的固体混合物；

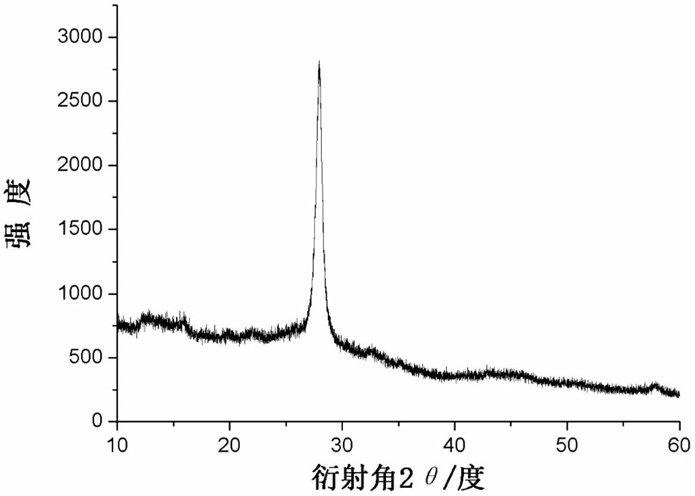

（3）将步骤（2）中得到的固体混合物用热水洗涤，除尽其中的盐，干燥后得到氧化锌修饰的石墨相氮化碳可见光催化剂；

步骤（1）中所述的预烧温度为450 500℃，所述预烧的保温时间为1 6h；

~ ~

步骤（2）中所述含锌熔盐为氯化钾与氯化锌的混合物，其中氯化钾与氯化锌的质量比为1:0.5 1.5；

~

步骤（2）中所述煅烧的升温速率为1.5 5℃/min，所述煅烧的温度为520 600℃，所述煅~ ~

烧的保温时间为2 8h。

~

2.根据权利要求1所述的一种氧化锌修饰的石墨相氮化碳可见光催化剂的制备方法，其特征在于：步骤（1）中所述石墨相氮化碳前驱体选自三聚氰胺、双氰胺、单氰胺中的任意一种或多种。

3.根据权利要求1所述的一种氧化锌修饰的石墨相氮化碳可见光催化剂的制备方法，其特征在于：步骤（2）中所述预烧产物与含锌熔盐的质量比为1:2 12。

~

4.根据权利要求1所述的一种氧化锌修饰的石墨相氮化碳可见光催化剂的制备方法，其特征在于：步骤（3）中所述热水的温度为60 90℃。

~

5.根据权利要求1‑4任一项所述的方法制备的一种氧化锌修饰的石墨相氮化碳可见光催化剂在可见光催化产氢中的用途。
