1.一种高电导率聚吡咯凝胶，其特征在于，该聚吡咯凝胶是由100～200nm聚吡咯纳米粒子经线性组装、连接而成的多孔结构材料，该聚吡咯凝胶的电导率为8.7～11S/cm。

2.如权利要求1所述高电导率聚吡咯凝胶的制备方法，其特征在于包括如下步骤：(1)室温下，将摩尔浓度为10mM的铝试剂水溶液和吡咯单体按体积比1～10:1混合，超声5min,得到A溶液；所述铝试剂的分子式是C22H23N3O9，化学结构式如下：(2)将含三价铁离子水溶液一次性加至A溶液，室温下反应30min后，经大量蒸馏水浸泡

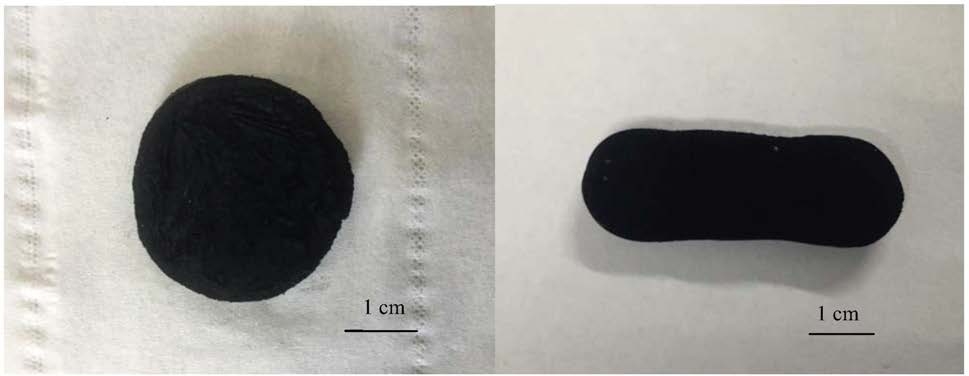

12h，得到聚吡咯凝胶；将此凝胶于-20℃冷冻干燥2h后即可得高电导率聚吡咯凝胶；

所述三价铁离子水溶液为三氯化铁、硫酸铁或硝酸铁中的一种或多种，所述三价铁离子水溶液中三价铁离子的摩尔浓度为0.1～1M，所述三价铁离子水溶液和A溶液的体积比为

1～10:1。
